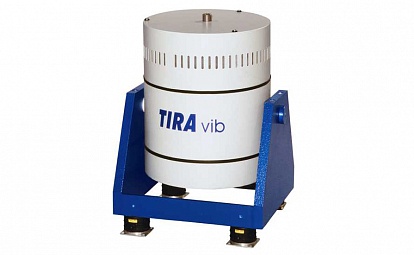

Модальный вибростенд TV 5220-M

ОПИСАНИЕ:
  • F (сила) = 1000 H

  • f (частотный диапазон) = DC...5000 Гц;

  • A (ускорение) = 78 g;

  • S (перемещение) = 50,8 мм;

  • m (масса загрузки) = 5 кг

Электродинамические вибростенды TV 5220-M разработаны для проведения модального и структурного анализа. Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET017-U.


Виброиспытательная система TV 5220-М представляет собой вибростенд S 5220-М на поворотной раме, усилитель мощности BAA 1000-ЕТ и охлаждающий вентилятор SB0140. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы, анализатор спектра ZET017, программное обеспечение и компьютер.

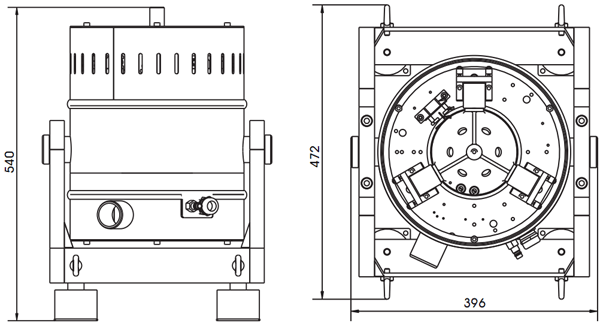

Вибростенд S 5220-М - габариты

ОСОБЕННОСТИ
  • Электронная система управления ТМС позволяет добиться точного совмещения колеблющегося элемента и тестируемого образца.
  • Регулировка исходного положения позволяет смещать положение столика по отношению к объекту.
  • Высокая поперечная жесткость.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Регулируемая осевая жесткость.
  • Высокая поперечная жесткость.
  • Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р 8.568 и для военной приёмки.

В комплект поставки системы TV 5220-M входят:

  • Вибростенд S 5220 (воспроизведение вибраций)
  • Усилитель BAA 1000-ЕТ (усиление сигнала с генератора на вибростенд)
  • Вентилятор SB 0140 (охлаждение вибростенда)

В базовую комплектацию системы также должны входить:

  • Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
  • Модальный анализ
  • Ударный молоток AU02 с датчиком силы АС20
Параметр Ед. измерения Значение
Вибростенд

TV 5220-М

Сила (синусоидальная вибрация)

Н

1000

Сила (случайная вибрация)

Н

650

Частотный диапазон

Гц

DC...5000

Ускорение (синусоидальная вибрация)

g

78

Ускорение (случайная вибрация)

g

50

Максимальный ход (пик-пик)

мм

50,8

Масса загрузки

кг

5

Максимальная скорость

м/с

1,5

Номинальный ток

А

18

Номинальное сопротивление

Ом

4

Жесткость подвески

регулируется

Эффективная движущая масса

кг

1,3

Максимальный вес при испытаниях

кг

2

Основная резонансная частота

Гц

>6 000

Вес с цапфой

кг

122

Арматура

мм

∅M8

Соединительные кабели

м

5

Силовые кабели

м

1,5

Шланг вентилятора

5 м, ∅50 мм
