Наименование:
TV 51140-IN

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена TV 51140-IN:
Уточняйте по телефону или через обратную связь.

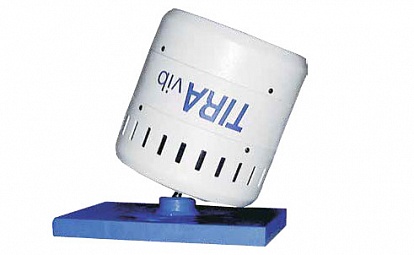

Вибростенд TV 51140-IN

ОПИСАНИЕ:
  • Инерционная система.

  • F (сила) = 400 H

  • f (частотный диапазон) = DC...2000 Гц;

  • A (ускорение) = 2,8 g;

  • S (перемещение) = 9 мм;

  • Жесткость подвески 56 Н/мм

Инерционная система TV 51140-IN с толкающим усилием 250 Н. Инерционная система привинчивается непосредственно к образцу испытаний. Можно установить любой угол наклона. Вибростенд отличается высокой осевой и поперечной жесткостью. Специальная система пружин позволяет получить оптимальные направления, так, чтобы вся масса воздействовала на исследуемый образец.

Виброгенератор охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр.

Инерционные системы позволяют с высокой эффективностью осуществлять динамическое воздействие на большие объекты и используются на производствах, в аэрокосмической индустрии, строительстве зданий и судостроении.

Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET 017-U.

Виброиспытательная система TV 51140-IN представляет собой вибростенд, усилитель мощности и охлаждающий вентилятор. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы и система управления вибростендами ZET 017-U.

ОСОБЕННОСТИ

В комплект поставки системы TV 51140-IN входят:

  • Вибростенд S 51140-IN (воспроизведение вибраций)
  • Усилитель BAA 1000 (усиление сигнала с генератора на вибростенд)
  • Вентилятор SB 0140 (охлаждение вибростенда)

В базовую комплектацию системы также должны входить:

  • Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
Параметр Ед. измерения Значение
Вибростенд

TV 51140-IN

Сила (синусоидальная вибрация)

Н

400

Сила (случайная вибрация)

Н

311

Частотный диапазон

Гц

DC...2000

Ускорение (синусоидальная вибрация)

g

2,8

Ускорение (случайная вибрация)

g

2,0

Максимальный ход (пик-пик)

мм

9

Максимальная скорость

м/с

1,5

Номинальный ток

А

18

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

56

Эффективная движущая масса

кг

0,63

Вес с цапфой

кг

13

Арматура

мм

∅M12

Соединительные кабели

м

3

Силовые кабели

м

1,5
