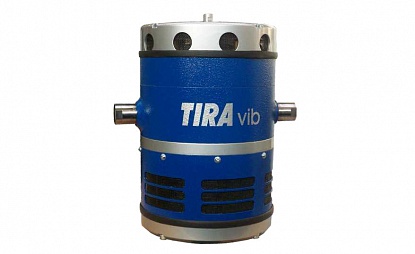

Вибростенд TV 51130-MSC
ОПИСАНИЕ:
-
Модальный и структурный анализ.
-
F (сила) = 350 H;
-
f (частотный диапазон) = 5...500 Гц;
-
S (перемещение) = 9 мм;
-
Жесткость подвески = 70 Н/мм.
Электродинамические вибростенды TV 51130-MSC разработаны
для проведения модального и структурного
анализа. Управление испытаниями может
осуществляться с помощью системы
управления вибростендами ZET017-U.
- Электронная система управления
ТМС позволяет добиться точного
совмещения колеблющегося
элемента и тестируемого образца.
- Регулировка исходного положения
позволяет смещать положение
столика по отношению к объекту.
- Высокая поперечная жесткость.
- Прочная конструкция обеспечивает
длительный срок службы.
- Регулируемая осевая жесткость.
- Высокая поперечная жесткость.
- Позволяют проводить все типы
испытаний, предусмотренные ГОСТ
Р 8.568 и для военной приёмки.
Виброиспытательная система TV 51130-MSC представляет
собой вибростенд со встроенным охладителем и
усилитель мощности. Для проведения испытаний
также потребуются датчики вибрации
(акселерометры, велосиметры, датчики
перемещений) или датчики силы, анализатор
спектра ZET017, программное обеспечение и
компьютер.
ОСОБЕННОСТИ
В комплект поставки системы TV 51130-MSC входят:
- Вибростенд S 51130-MSC со встроенным охладителем
- Усилитель мощности BAA 500-MSC
В базовую комплектацию системы также должны входить:
- Система управления вибростендом (анализатор
спектра ZET 017-U4, программное обеспечение
ZETLAB VIBRO, акселерометры ВС 110 и ВС 111,
магнитный крепеж, магнитный кубик, восковая
мастика).
- Программа "Модальный анализ".
- Ударный молоток AU02 с датчиком силы АС20.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Вибростенд |
|
TV 51130-MSC
|
|
Сила (синусоидальная вибрация) |
Н
|
350
|
|
Сила (случайная вибрация) |
Н
|
200
|
|
Частотный диапазон |
Гц
|
5...500
|
|
Максимальный ход (пик-пик) |
мм
|
9
|
|
Максимальная скорость |
м/с
|
1,3
|
|
Номинальный ток |
А
|
11,2
|
|
Номинальное сопротивление |
Ом
|
4
|
|
Жесткость подвески |
Н/мм
|
70
|
|
Эффективная движущая масса |
кг
|
0,5
|
|
Основная резонансная частота |
Гц
|
>4 000
|
|
Вес с цапфой |
кг
|
27
|
|
Арматура |
мм
|
M8
|
|
Соединительные кабели |
м
|
3
|
|
Силовые ккабели |
м
|
1,5
|
|
