Вибростенд TV 50018

Электродинамические стенды TV 50018 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой TV 50018, и анализа сигналов с датчиков используется анализатор спектра ZET017.

• калибровка датчиков вибрации
• модальный анализ структуры
• испытания установок малого размера

• Вибраторы TV 50018 отличаются высокой осевой жесткостью.
• Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
• Генераторы вибраций TV 50018 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.

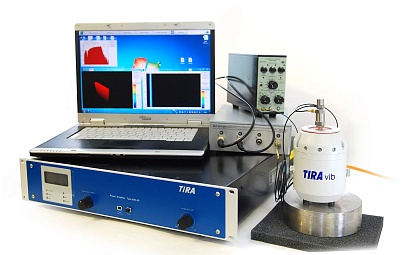

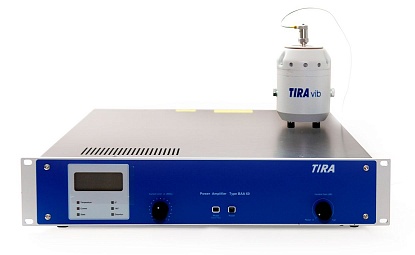

На рисунке ниже представлена система поверки вибродатчиков на базе виброустановки TV50018, которую образуют вибростендS50018 и усилитель мощности BAA 60. Поверка осуществляется методом сравнения с образцом. Образцовый и поверяемый датчик устанавливаются на вибростенд соосно направлению вибрации. С генератора (выход анализатора спектра) через усилитель мощности на вибростенд подается напряжение и вибростенд воспроизводит вибрации.

Образцовый датчик подключается к анализатору спектра через усилитель заряда. По показаниям образцового датчика определяются параметры вибрации и осуществляется обратная связь.

Поверяемый датчик подключается к анализатору спектра:

• напрямую, если имеет выход стандарта ICP,
• через усилитель заряда если имеет зарядовый выход,
• через преобразователь ток-напряжение, если имеет выход по току,
• через усилитель ZET 410 или ZET 412 если имеет трехпроводное подключение,
• через преобразователь AM313 если имеет дифференциальный выход
• и т.д.

Управление измерениями осуществляется с помощью программ "Генератор сигналов" и "Вольтметр переменного тока" при проведении поверки вручную, или с помощью программы "Поверка вибродатчиков" в автоматическом режиме.
