Описание
Технические данные

Наименование:
ZET 048-C VER. 3

Тип:
Сейсмостанция

ТУ:
–

Краткое тех. описание:
–

Цена ZET 048-C VER. 3:
Уточняйте по телефону или через обратную связь.

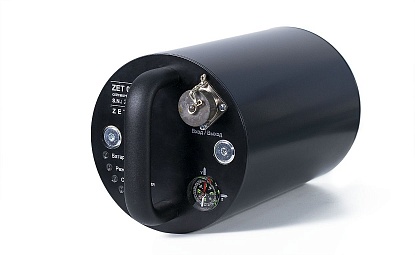

Сейсмостанция ZET 048-C VER. 3 (Сейсмометр CME 4211)

ОПИСАНИЕ:

4 измерительных канала;
частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;
динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);
контроль питания сейсмоприемников;
бездемонтажная калибровка датчиков.
для длительного мониторинга и использования в распределенных системах
скважинное исполнение позволяет закапывать сейсмостанцию ZET 048-C в грунт и применять в неблагоприятных условиях

Сейсмостанция ZET 048-C представляет собой трехкомпонентный сейсмоприёмник и 24-разрядный измерительный модуль, которые обеспечивают высокую чувствительность регистрации сейсмосигналов по трем направлениям и их аналого-цифровое преобразование независимыми АЦП.

Программное обеспечение, поставляемое с сейсмостанцией ZET 048-C, позволяет проводить полнофункциональный анализ сигналов с применением различных алгоритмов и визуализацией результатов в 2-х и 3-х мерном виде. Сейсмостанция ZET 048-C имеет встроенный аккумулятор и энергонезависимый накопитель, что позволяет проводить запись в автономном режиме для последующего анализа сигналов на ПК.

Скважинное исполнение сейсмостанции ZET 048-C позволяет использовать ее в неблагоприятных условиях.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с^-2), соответственно уровень собственных шумов 1·10^-4, 4·10^-5, 2·10^-5, 1·10^-5 м/с² и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с².

ОСОБЕННОСТИ

Сейсмостанция ZET 048-С является средством измерения на территории РФ № 48742-11 в реестре.

Взрывозащищенный корпус, малые габариты и вес;
Встроенный генератор для поверки сейсмоприемника без демонтажа;
Непрерывный контроль питания;
Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
Привязка к местности сейсморегистратора с помощью GPS устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСТРОЕННОГО ШИРОКОПОЛОСНОГО ТРЕХКОМПОНЕНТНОГО СЕЙСМОМЕТРА CME-4211

Характеристика	Ед. изм	Значение
Частотный диапазон	Гц	0,033 - 50
Расширенный частотный диапазон (опция)	Гц	0,0167 - 50
Коэффициент преобразования	В/(м/с)	2000 - дифф. выход
Максимальный регистрируемый сигнал	мм/с	±5,0
Уровень шума	дБ	-145(от уровня 1 м/c² √Гц)

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

Регистратор сейсмический цифровой ZET 048-С с трехкомпонентным сейсмоприемником СМЕ-4211
кабели USB 2.0 и Ethernet 10/100 для подключения к ПК
модули PoE для питания по Ethernet
аккумулятор и встроенная карта памяти для записи сигналов в автономном режиме
приемник для синхронизации со системе Глонасс/GPS,
диск с ПО ZETLAB SEISMO
комплект эксплуатационной документации

Параметр	Ед. измерения	Значение

Количество измерительных каналов		4
Тип входных каналов		дифференциальные
Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц	Гц	1000
Частотный диапазон	Гц	1000
Разрядность АЦП	бита	24
Максимальный входной диапазон (Vin+ – Vin-)	В	-10...+10
Максимальный входной диапазон инвертирующего/неинвертирующего входов	В	-5...+5
Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более	мкВ	4
Динамический диапазон	Дб	124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)
Входное сопротивление аналогового тракта	кОм	100
Входная емкость аналогового тракта, не более	pF	10
Потребляемая мощность	Вт	0,6
Скорость обмена по шине HighSpeed USB 2.0	Мбит/с	480
Скорость обмена по шине Ethernet	Мбит/с	100
Допустимый угол установки	°	±15°
	Параметры работы в автономном режиме
Объем встроенной энергонезависимой памяти (карта памяти SD)	Гб	до 32
Частота дискретизации при записи на накопитель по каналу	кГц	2,5
Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц	ч	более 1000
Скорость чтения с SD-карты (по USB)	кБит/с	до 800
	Параметры синхронизации
Время выхода приемника GPS в режим	мин	от 2 до 15
Индикация синхронизации по GPS		есть
Точность работы тактового генератора	ppm	0,1
	Параметры надежности
Назначенная наработка на отказ, не менее	ч	8 000
Средний срок службы, не менее	лет	10
Степень защиты от попадания пыли и влаги		IP68
Рабочий диапазон температур	°C	-10 .. +50
	Массогабаритные показатели
Габариты	мм	260 х ∅160
Масса	кг	6
