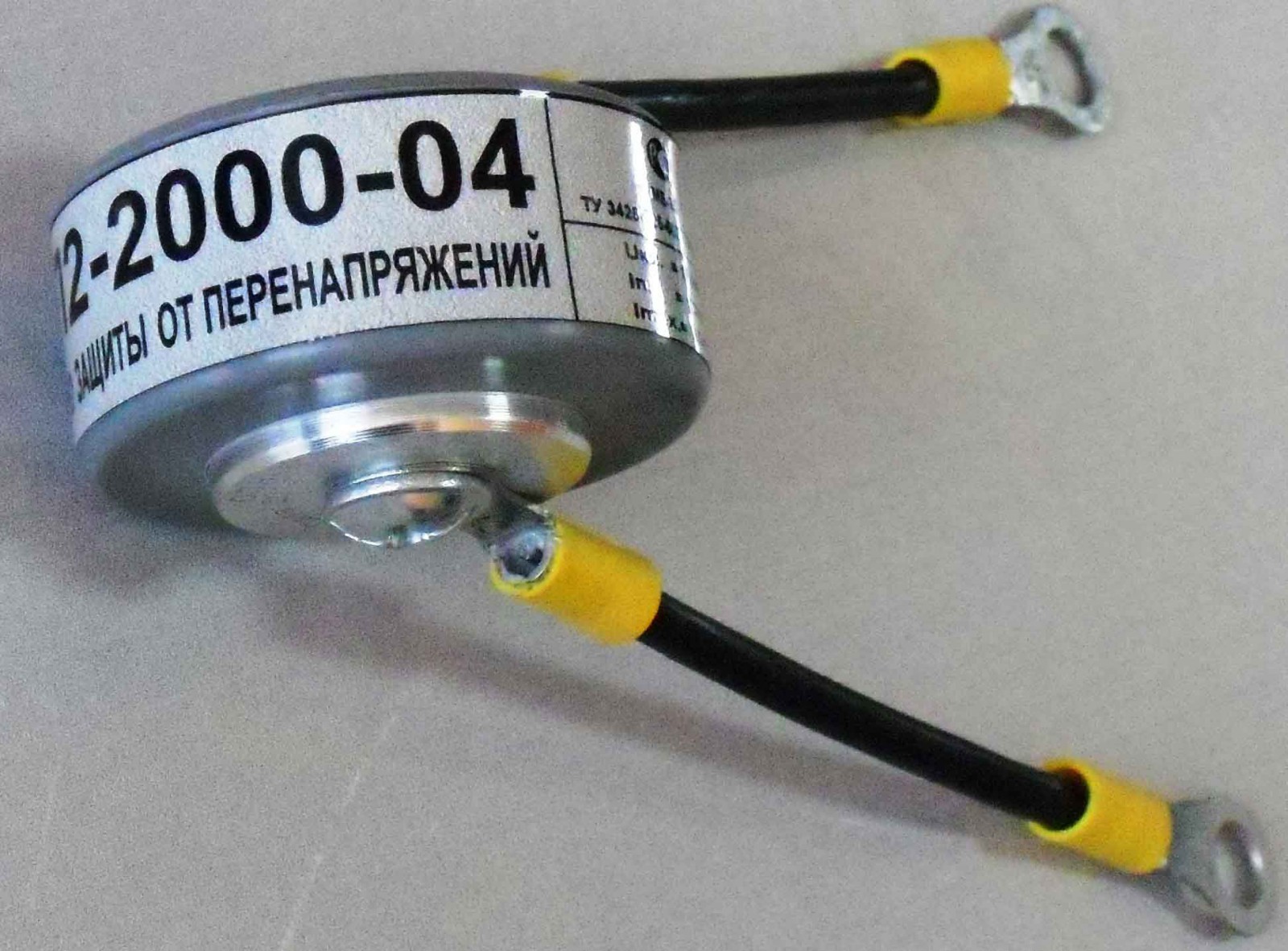

Устройство защиты от импульсных перенапряжений УЗП2-2000-0,4

НАЗНАЧЕНИЕ

Устройство защиты от импульсных перенапряжений УЗП2-2000-0,4 (в дальнейшем – Устройство) предназначен для защиты электрооборудования переменного тока напряжением в сети 400 В частотой 50 Гц от грозовых и коммутационных перенапряжений,  в том числе в линейных цепях цифровой кодовой автоблокировки и автоблокировки с тональными рельсовыми цепями на участках со всеми видами электротяги, в линейных цепях на посту ЭЦ.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.

Устройство выполнено на базе ограничителя перенапряжений ОПН-П-0,38 УХЛ1 (Сертификат соответствия № РОСС RU.АГ76.В00598).

Устройство классифицируется как двухвводное, ограничивающее, I класса.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ1 по ГОСТ 15150-69 (температура окружающей среды от -60ºС до +55ºС, относительная влажность воздуха до 100% при температуре не выше 25ºС)

Устройство работоспособно при воздействии механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе.

Устройство защиты от перенапряжений с классом рабочего напряжения 400В:

«УЗП2-2000-0,4 - УХЛ1 ТУ 3428-025-56227313-2013»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс напряжения сети., Uкл., кВ - 0,42

Наибольшее длительное рабочее напряжение, Um, кВ - 0,45

Номинальный разрядный ток, In, кА  - 10

Допустимая амплитуда одиночных импульсов тока длительностью 4х10 мкс, Imax, кА - 65

Пропускная способность, не менее, Ip, А - 400

Ток проводимости при наибольшем длительном рабочем напряжении, не более, мА - 0,9

Собственная емкость, Cc, пФ, не более - 2000

Масса, m, не более, кг  - 0,35
