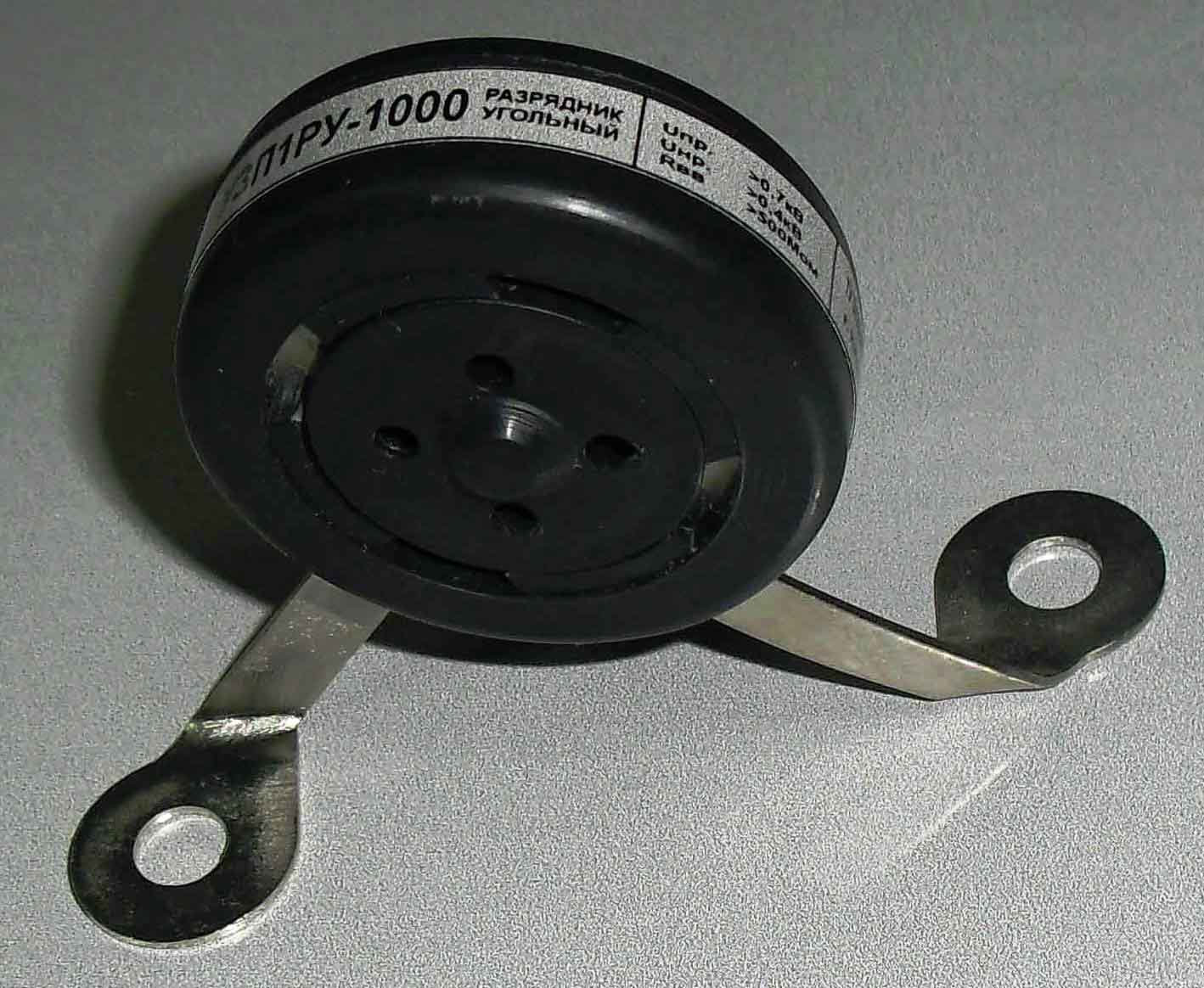

Устройство защиты от перенапряжений УЗП1РУ-1000

НАЗНАЧЕНИЕ

Устройство защиты от перенапряжений (разрядник угольный)  УЗП1РУ-1000 (в дальнейшем – Устройство) предназначен для защиты от грозовых и коммутационных перенапряжений в цепях питания устройств железнодорожной автоматики при всех видах тяги, а также рельсовых цепей при автономной тяге и тяге на постоянном и переменном токе.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

«Устройство защиты от перенапряжений (разрядник угольный) УЗП1РУ-1000  ТУ 3428-011-48277544-2008»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное длительное допустимое рабочее напряжение переменного тока при частоте 50 Гц, Uнр. (действующее значение), В - 450

Пробивное напряжение при переменном токе частотой 50 Гц, кВ, не менее - 0,7

Сопротивление «вывод-вывод» при измерении мегаомметром на 500В, не менее, Мом - 500

Максимальный импульсный ток при Ти = 10/350 мкс, кА, не менее - 30
