Автомат 3-полюсный с защитой от сетевых перенапряжений УЗП-М1

НАЗНАЧЕНИЕ

Устройство защиты от перенапряжений УЗП-М1 (в дальнейшем – УЗП) предназначено для защиты потребителей трехфазной электроэнергии от перенапряжений в какой-либо фазе длительностью более 0,04 с, возникающих при обрыве нулевого проводника (N или PEN-проводника), защиты распределительных трехфазных электрических сетей от перегрузки и короткого замыкания в цепях нагрузки.

Защита осуществляется путем отключения электроустановки от питающей сети.

Отключение электроустановки от питающей сети происходит в следующих случаях:

при повышенном напряжении какой-либо фазы;

при коротком замыкании в цепях электроустановки;

при перегрузке по току в электроустановке.

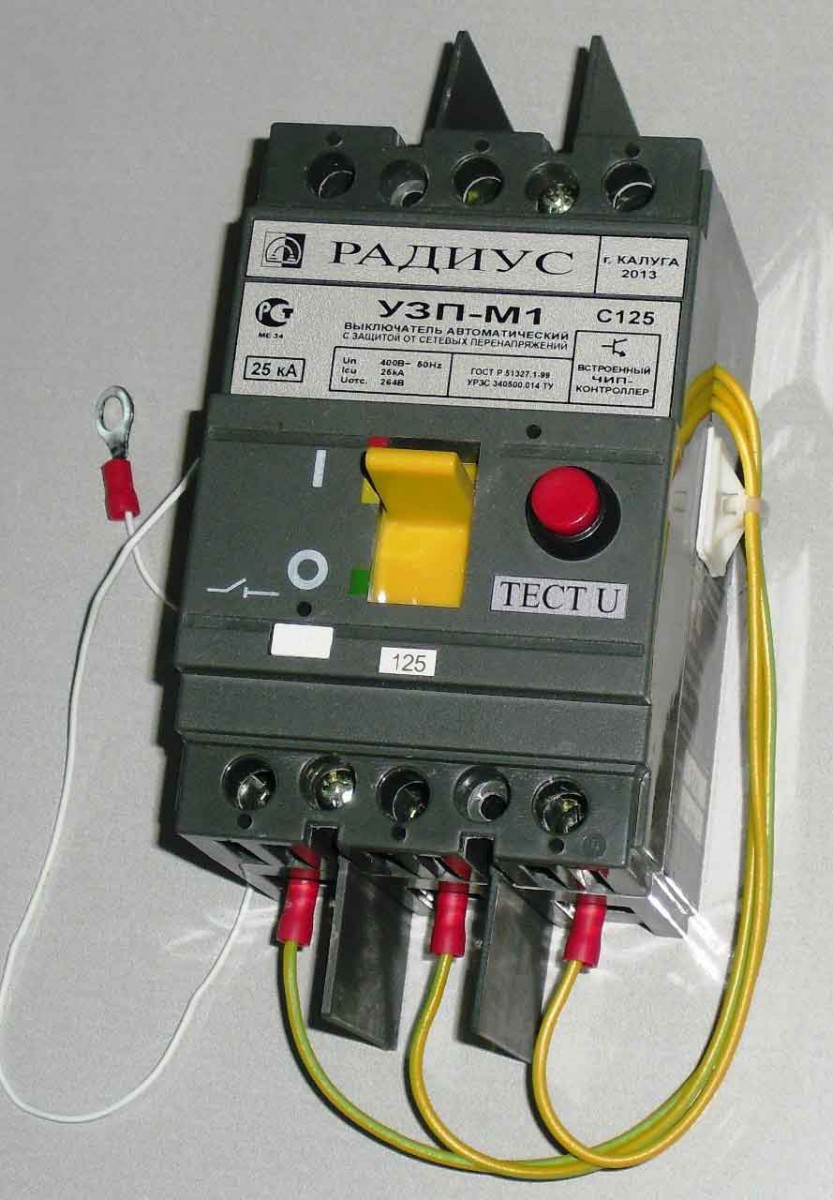

УЗП представляет собой конструкцию, включающую в себя трехполюсный автоматический выключатель серии ВА с электромагнитным, тепловым и независимым расцепителями тока и встроенный электронный блок управления. Номинальные токи автоматических выключателей соответствуют стандартным значениям в диапазоне от 25А до 1600А.

УЗП стационарно устанавливается в вводно-распределительных устройствах (ВРУ), в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках.

УЗП работоспособно в климатических условиях, соответствующих группе УХЛ4 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

Устройство защиты от перенапряжений трехфазное на номинальный ток 800А, с уставкой по напряжению отсечки 264В (фазное значение) –

«УЗП-М1-800А-264В УХЛ4  УРЗС 340500.014 ТУ ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Un, В - 380/220

Номинальная частота, Гц - 50

Число полюсов - 3+N

Номинальный ток In, А - 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 400; 630; 800; 1000; 1250; 1600

Номинальная уставка напряжения отсечки (фазное) Uv, В - 264±5

Время срабатывания t, с - 0,05…0,15

Потребляемая мощность схемы управления P не более, ВА - 0,25

Степень защиты - IP00

Диапазон рабочих температур, ºС -  +1 … +40

Климатическое исполнение - УХЛ4

Способ контроля исправности - тест ручной
