Перейти на главную страницу сайта

 Поставки КИПиА и электротехнического оборудования



ВИ-4М


Сделать заказ >>>

 Поиск в каталоге:

ВИ-4М Определитель времени и степени высыхания лакокрасочных материалов / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВИ-4М

Тип:
Определитель времени и степени высыхания лакокрасочных материалов

ТУ:
ГОСТ 19007

Краткое тех. описание:
Прибор ВИ-4М предназначен для определения времени и степени высыхания всех лакокрасочных материалов методом отпечатка краски на копировальной бумаге или отпечатка и прилипаемости ватного тампона

Цена ВИ-4М:
Уточняйте по телефону или через обратную связь.

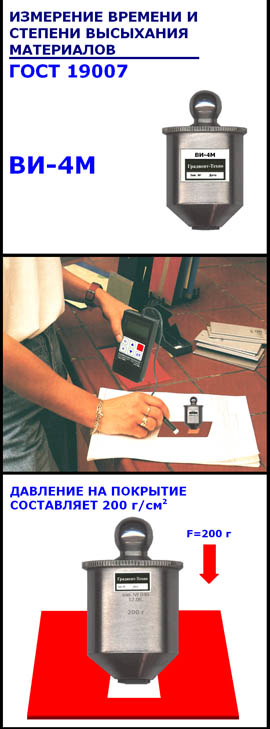

Прибор Определитель времени и степени высыхания лакокрасочных материалов ВИ-4М

Модель ВИ-4М по ГОСТ 19007.

Назначение.


Измерение времени и степени высыхания ЛКМ.

Прибор ВИ-4М предназначен для определения времени и степени высыхания всех лакокрасочных материалов методом отпечатка краски на копировальной бумаге или отпечатка и прилипаемости ватного тампона.
Прибор может применяться во всех отраслях промышленности, где используются лакокрасочные материалы.
Прибор может применяться для определения времени высыхания от "пыли".
Определение времени и степени высыхания лакокрасочного материала (методом отпечатка) основано на различии отпечатков краски копировальной бумаги при соприкосновении ее с пленкой испытуемого материала под давлением определенной массы прибора.

Технические характеристики.
Прибор представляет собой металлический цилиндр массой 200 г. с нижней конической частью и плоским основанием.
К плоскому основанию приклеена резиновая прокладка с гладкой поверхностью и площадью 1 см2.
Масса прибора - 200 ±1 г.
Площадь резиновой прокладки - 1 см2.
Величина нагрузки на резиновую накладку - 200 г.
Комплект поставки.
Прибор - 1 шт.
Комплект контрольной бумаги - 1 шт.
Руководство по эксплуатации - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.

Конструкция.
Прибор имеет цилиндрическую форму.
Прибор изготовлен из нержавеющей стали.
На нижней части корпуса приклеена резиновая накладка.
Давление на покрытие составляет 200 г/см2.

Применение.
Фиксируют время начала нанесения исследуемого лакокрасочного материала.
На стеклянную или металлическую пластину наносят, в том числе "Аппликатором", испытуемый материал согласно ГОСТ 10086.
Толщина лакокрасочного покрытия должна соответствовать требованиям ТУ на данный материал.
Толщину жидкого лакокрасочного покрытия можно измерить прибором "Измерительная гребенка".
Через определенный промежуток времени указанный в ТУ на испытуемый материал или в зависимости от характеристик испытуемого материала, приступают к определению степени высыхания материала:
На горизонтально расположенную пластину накладывают полоску копировальной бумаги (ГОСТ 489-66) шириной 15 мм.
Сверху на полоску копировальной бумаги устанавливают прибор на время 30 секунд.
Через 30 секунд снимают прибор и полоску копировальной  бумаги и определяют степень высыхания лакокрасочной пленки.
Степень высыхания.
Такие испытания проводят несколько раз и до тех пор, пока на пленке не будет отсутствовать отпечаток от копировальной бумаги.
При работе с ватой накладывается тонкий ватный тампон и сверху на него устанавливается прибор.
Время высыхания лакокрасочного покрытия считается время с момента нанесения лакокрасочного материала на пластину и до момента, после которого на пленке не будет оставаться отпечаток от копировальной бумаги или волокон ваты при установке груза в течение 30 секунд. При этом методе можно проследить весь процесс высыхания лакокрасочной пленки: от момента ее создания до состояния практического высыхания.
После завершения испытаний поверхность прибора должна быть очищена мягкой кистью или щеткой.
В соответствии с ГОСТ 19007-73 и рекомендациями ГИПИ ЛКП степень высыхания определяется способностью покрытия в процессе отверждения удерживать копировальную бумагу после снятия нагрузки.

Характеристика отпечатка

Стадия высыхания

Копировальная бумага прилипает к пленке лакокрасочного материала.

Пленкообразование не наступило.



Копировальная бумага прилипает к пленке ЛКМ не только в месте прижима нагрузки, но также по всей поверхности соприкосновения копировальной бумаги с пленкой ЛКМ.

Начальный период высыхания "от пыли" (подсыхание).



Отпечаток на пленке от копировальной бумаги остается только в месте прижима прибора.

Высыхание "от пыли" и переход к практическому высыханию.

Отпечаток не остается.

Практическое высыхание лакокрасочного материала.

Заказать ВИ-4М Определитель времени и степени высыхания лакокрасочных материалов

Тел.(4812)386407, 386663, 387597. Факс(4812)385745
E-mail: mail@tdgears.ru
