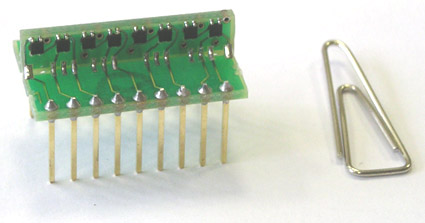

Микросборки
для снарядов-дефектоскопов
Предназначены
для использования в конструкции
снарядов-дефектоскопов,
контролирующих состояние
трубопроводов в процессе
движения снарядов по
трубопроводу.
Основой конструкции
микросборки являются специальные
датчики магнитного поля –
датчики Холла.
Основные технические
характеристики:
|
Характеристика |
M8 |
|
Входное
сопротивление Rвх,
не более, Ом |
850 |
|
Выходное
сопротивление Rвых,
не более, Ом |
850 |
|
Удельная
магнитная
чувствительность
Кв в диапазоне
1...300 мТл, В/А
х Тл |
150…200 |
|
Частотный
диапазон (-3дБ),
не менее, кГц |
20 |
|
Нелинейность Кв
в диапазоне
10…300 мТл, не
более, % |
2 |
|
Температурный
коэффициент
чувствительности
Ктв, не более,
%/С |
-0,06 |
|
Отношение
остаточного
напряжения к
напряжению при
индукции 100
мТл, не более, % |
10 |
|
Приведенный
температурный
коэффициент
остаточного
напряжения Ктuо,
не более, мТл/С |
0,02 |
|
Допустимая
мощность
рассеивания Рд,
мВт |
150 |
|
Диапазон рабочих
температур,°С |
-40…+125 |
|
Габаритные
размеры, мм |
25,5х15,5х6,5 |
|
