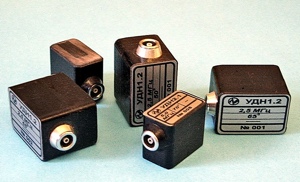

Наклонные пьезопреобразователи для ультразвукового контроля
Наклонные совмещенные пьезопреобразователи с рабочей частотой 2,5 и 5 мгц и
углами ввода 50, 65,70 и 75 под все стандартные размеры труб диаметром от 32 до
133 мм (в том числе низкопрофильные с высотой не более 10 мм) предназначены для
работы в составе ультразвуковых эхоимпульсных дефектоскопов.
Основные технические характеристики
| Рабочая частота |
2,5; 5 МГц |
| Угол ввода ультразвука |
50; 65; 70; 75 |
| Стрела преобразователя |
7 – 10 мм |
| Тип разъема |
Lemo 00; SMA |
| Габаритные размеры, мм |
23 х 14 х 19 (5 МГц)
30 х 22 х 18 (2,5 МГц)
22 х 22 х 10 (притертые) |
| Диапазон рабочих температур, °C |
от -30 до +50°С |
|
