КГ-15-НЗ Клапан газовый электромагнитный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КГ-15-НЗ

Тип:
Клапан газовый электромагнитный

ТУ:


Краткое тех. описание:
Для управления потоком газа, воздуха, жидкостей в трубопроводах с дистанционным управлением

Цена КГ-15-НЗ:
Уточняйте по телефону или через обратную связь.

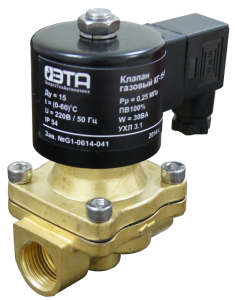

КЛАПАН ГАЗОВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КГ-15-НЗ

Рисунок25

НАЗНАЧЕНИЕ

Для управления потоком газа, воздуха, жидкостей в трубопроводах с дистанционным управлением.

Открывает или закрывает поток рабочей среды при поступлении на катушку клапана управляющего напряжения.

Устанавливается на трубопровод и используются в системах с дистанционным управлением потоками различных газовых сред, воздуха и неагрессивных газов, а также жидких неагрессивных сред.

Технические характеристики
Напряжение питания 220-230, В50-60, Гц
Потребляемая мощность, не более 15ВА
Рабочее давление при классе герметичности А 0,001МПа … 0,25МПа.
Присоединение резьбовое 1/2″Ду 15 мм
Время открытия/закрытия, не более
Kv, м³/ч 4.8
Рабочая среда воздух, нейтральные газы, природные газы, смесь типа пропан-бутан, дизельное топливо, жидкости
Рабочая температура среды 0 — 60°С
Присоединение к источнику напряжения / управления DIN 43650
Положение клапана на трубопроводе электромагнитом вверх на горизонтальном участке трубопровода, допустимое отклонение ± 15º от вертикали
Температура окружающей среды, оС от 2 до плюс 60
Степень защиты по ГОСТ 14254 IP54
Габариты, не более, 110*73*92мм
Масса, не более 1,5кг
Полный средний срок службы, не менее 5 лет
Срок службы 50000 циклов переключения в пределах срока службы
Материал корпуса латунь ЛЦ40С
Сведения о драгоценных материалах не содержит

Монтаж

Клапан устанавливается на горизонтальном участке трубопровода электромагнитом вертикально, направление движение среды должно соответствовать стрелке на корпусе 1.

Для предохранения от засорения клапана окалиной, ржавчиной, находящейся в трубопроводе на входе в клапан обязательно устанавливать сетчатый фильтр газовый Dy= 15 мм.

et26

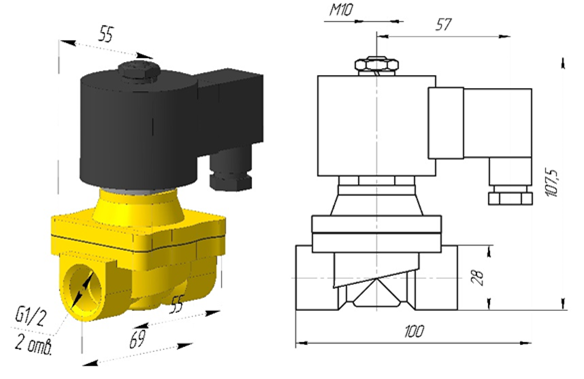

 Габаритные размеры КГ-15-НЗ
