Наименование:
КЭ

Тип:
Контрольный электрод

ТУ:


Краткое тех. описание:
Для селективного контроля пламени газовых горелок

Цена КЭ:
Уточняйте по телефону или через обратную связь.

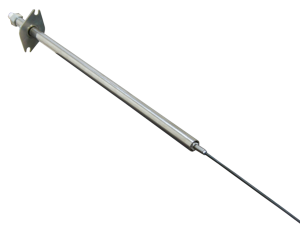

КОНТРОЛЬНЫЙ ЭЛЕКТРОД КЭ

Рисунок15

НАЗНАЧЕНИЕ
Для селективного контроля пламени газовых горелок.

ПРЕИМУЩЕСТВА

  • Корпус полностью выполнен из жаропрочной нержавеющей стали
  • Дополнительные сменные жаропрочные электроды комплекте (2шт.)
  • Высококачественная, нечувствительная к влаге керамика

Принцип работы

Пульсация электропроводимости или эффект детектирования переменного тока между электродом, введенного в зону ионизации факела и заземленным корпусом горелки регистрируется с помощью сигнализатора горения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длинна погружаемой части ствола, мм
КЭ-00 500
КЭ-01  700
КЭ-02 1000
КЭ-03 1200

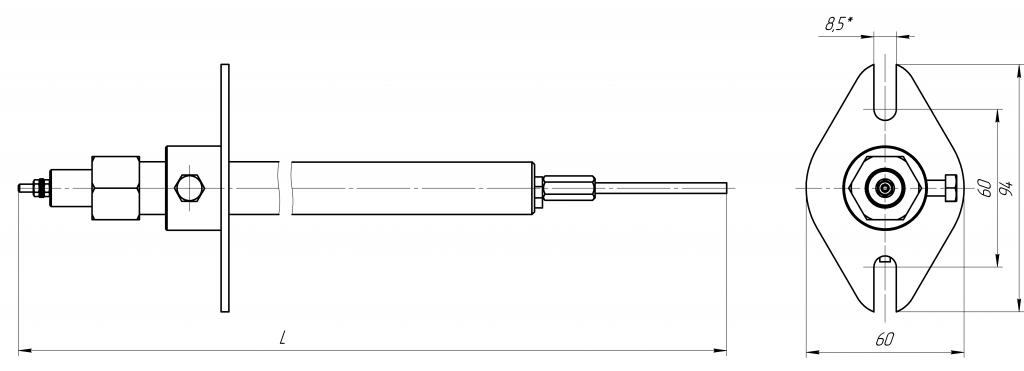

Габаритные размеры L, мм
КЭ-00 890х60х94
КЭ-01 1090х60х94
КЭ-02 1390х60х94
КЭ-03 1590х60х94
Сопротивление изоляции, МОм, не менее 100
Диаметр ствола, мм 22
Материал ствола Нержавеющая сталь
Длина жаропрочного электрода, мм 300
Материал жаропрочного электрода Нихромовая проволока D-4mm
Температура газового факела, макс 1300 0C

КЭ

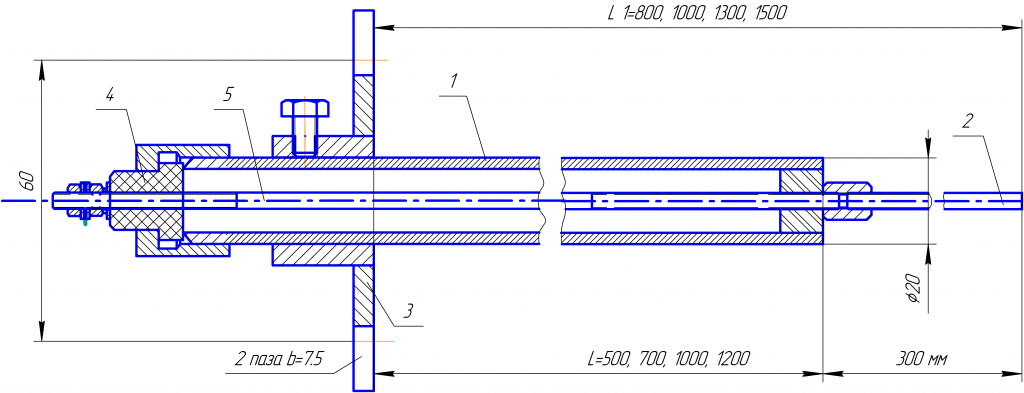

Контрольный электрод КЭ состоит из центрального электрода 5, соединенного с жаропрочным электродом 2, установленного в ствол 1 с помощью керамического изолятора. Ствол КЭ выполнен полностью из нержавеющей стали. Монтаж на установочную трубу ведётся с помощью фланца.

KE

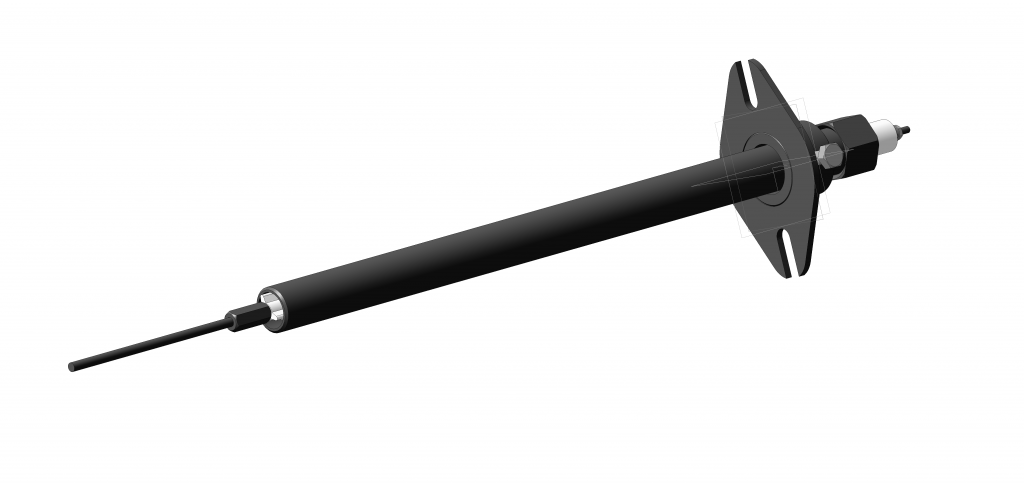

КЭ-3D1
