Выпрямители с ручным регулированием
В-ОПЕД-М-«Кедр»
Назначение
Выпрямитель В-ОПЕД-М предназначен для катодной защиты подземных металлических
сооружений от электрохимической коррозии.
Особенности
- Установка требуемого защитного потенциала производится путем
коммутации отводов вторичной обмотки трансформатора вручную.
- В выпрямителе упрощена схема, которая содержит электронную
схему защиты от внешних и внутренних перегрузок и коротких
замыканий.
- Упрощенная схема обеспечивает повышенную надежность, низкую
стоимость и устойчивость работы выпрямителей в условиях
повышенных промышленных помех, сниженный вес и уменьшенные
габариты.
- Специально разработанная конструкция обеспечивает малую
ступень регулирования напряжения.
- Блок контроля взаимозаменяем во всех четырех исполнениях
выпрямителя.
- Схема выпрямителя обеспечивает дренирование блуждающих токов
с защищаемого сооружения (трубы) на анодный заземлитель во время
отсутствия напряжения питающей сети.
Принцип работы
- Принцип работы выпрямителя основан на предварительном
понижении сетевого напряжения с помощью силового трансформатора
и выпрямлении его мостовым диодным выпрямителем.
- Регулирование выходного напряжения осуществляется путем
коммутации отводов вторичной обмотки трансформатора, выведенных
на клеммную панель. Коммутация осуществляется с помощью четырех
перемычек.
Условия эксплуатации
Выпрямитель надежно и устойчиво работает в условиях воздействия следующих
климатических факторов:
- верхнее значение температуры окружающего воздуха 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего
воздуха 98% при температуре 25 °С.

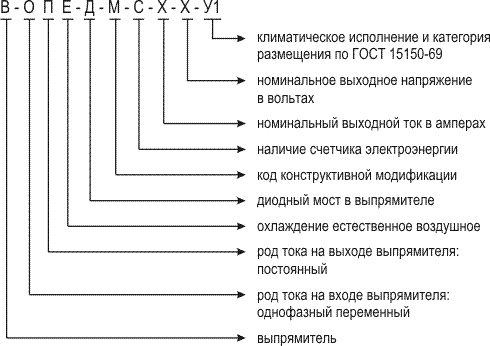

Структура условного обозначения выпрямителя
Технические характеристики
| Наименование параметров |
В-ОПЕД-М-25-24-У1
В-ОПЕД-М-С-25-24-У1 |
В-ОПЕД-М-42-24-У1
В-ОПЕД-М-С-42-24-У1 |
В-ОПЕД-М-42-48-У1
В-ОПЕД-М-С-42-48-У1 |
В-ОПЕД-М-63-48-У1
В-ОПЕД-М-С-63-48-У1 |
| 1. Номинальный ток, А |
25 |
42 |
42 |
63 |
| 2. Номинальное выходное напряжение, В |
24 |
24 |
48 |
48 |
| 3. Номинальная выходная активная мощность,
кВт |
0,6 |
1,0 |
2,0 |
3,0 |
| 4. Полная потребляемая мощность, кВА,
не более |
1,07 |
1,79 |
3,33 |
5,0 |
| 5. Коэффициент полезного действия
в номинальном режиме, %, не менее |
70 |
75 |
| 6. Напряжение питающей сети, В |
220 (+33;-60) |
| 7. Частота питающей сети, Гц |
50±3; 60±3 |
| 8. Число фаз |
1 |
| 9. Коэффициент мощности в номинальном
режиме, не менее |
0,9 |
| 10. Диапазон регулирования выходного
напряжения, % |
1-100 |
| 11. Напряжение ступени регулирования
выходного напряжения, В, не более |
0,72 |
1,44 |
| 12. Масса, кг, не более |
68 |
71 |
82 |
108 |
| 13. Габаритные размеры, мм: |
515×385×660 |
515×420×660 |
600×420×825 |
| 14. Объем, дм3 |
131 |
143 |
208 |
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
