КПТШ Кодовые путевые трансмиттеры / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КПТШ

Тип:
Кодовые путевые трансмиттеры

ТУ:
ТУ 32 ЦШ 60-78

Краткое тех. описание:
Кодовые путевые трансмиттеры предназначены для преобразования непрерывного переменного тока в кодовый (импульсный ток), питающий рельсовые цепи в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации

Цена КПТШ:
Уточняйте по телефону или через обратную связь.

Кодовые путевые трансмиттеры типа КПТШ- 515 (22250-00-00), КПТШ-715 (22251-00-00), КПТШ-815 (22252-00-00), КПТШ-915 (22253-00-00), КПТШ-1015 (22254-00-00), КПТШ-1115 (22255-00-00), КПТШ-1315 (22256-00-00)

ТУ 32 ЦШ 60-78

Кодовые путевые трансмиттеры предназначены для преобразования непрерывного переменного тока в кодовый (импульсный ток), питающий рельсовые цепи в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации.

Электропитание трансмиттера осуществляется от источника однофазного переменного тока номинальным напряжением 220В с допустимыми отклонениями по напряжению в пределах от 198 до 231В.

Потребляемый ток при напряжении 231В не более 0,09А.

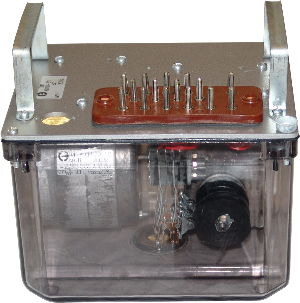

Внешний вид и установочные размеры трансмиттера приведены на рис.1.

Масса не более 7 кг.

Длительность импульсов и интервалов кодового цикла трансмиттеров, в зависимости от модификации, приведена в таблице 1.

Таблица 1.

Тип трансмиттера

Обозначение кода

Продолжительность
импульсов, с

Продолжительность
интервалов, с

КПТШ-515,
КПТШ-815

" З "

0,35; 0,22; 0,22

0,12; 0,12; 0,57

" Ж "

0,38; 0,38

0,12; 0,72

"К Ж "

0,23; 0,23

0,57; 0,57

КПТШ-715,
КПТШ-915

" З "

0,35, 0,24, 0,24

0,12; 0,12; 0,79

" Ж "

0,35, 0,60.

0,12; 0,0,79

"К Ж "

0,30; 0,30

0,63; 0,63

КПТШ-1015,
КПТШ-1315

" А1 "

0,34; 0,34; 0,34; 0,34

0,12; 0,12; 0,12; 0,12

" А2 "

0,34; 0,34, 0,34; 0,34

0,12; 0,12; 0,12; 0,12

КТНШ-1115

" З "

0,35; 0,22; 0,16

0,12; 0,12; 0,63

" Ж "

0,35; 0,22

0,12; 0,91

"К Ж "

0,47

0,13


Допустимые отклонения продолжительности импульса и короткого интервала не превышает +0,01 с, а длинного интервала +0,02 с.

Максимальный ток, разрываемый контактами при индивидуальной нагрузке, составляет:

при напряжении постоянного тока 12В-не более 200 мА; ,

при напряжении переменного тока 110В-не более 55 мА.
