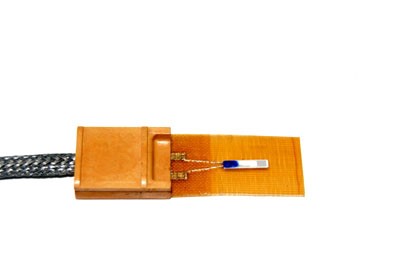

Датчик температуры ТП 350
ПЛАТИНОВЫЙ ПЛЁНОЧНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.350 ТУ)
Предназначен для измерения температуры плоской поверхности элементов
конструкции. Чувствительный элемент термопреобразователя – покупной с
напылённой платиновой плёнкой. Для крепления на поверхность изделия
используется клей холодного отверждения. Термометр имеет три модификации.
| |
ТП 350 |
ТП 350−01 |
ТП 350−02 |
| Диапазон измерения, °С |
-196 ÷ +300 |
| Сопротивление, при 0°С, Ом |
100 ± 0,24 |
500 ± 1,2 |
1000 ± 2,4 |
| Температурный коэффициент сопротивления, 1/град |
0,00385 |
| НСХ преобразования по ГОСТ 6651-2009 |
Pt 100 |
Pt 500 |
Pt 1000 |
| Класс допуска по ГОСТ 6651-2009 |
С |
| Время термической реакции τ0,63, с, не более |
0,2 |
Ресурс работы, ч, не менее
из них при температуре от 250 до 300 °С,ч, не менее |
330 000
3 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
100 |
| Соединитель (разъём) |
свободные концы |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм, не более |
50 х 15 х 6 |
| Длина кабеля, мм |
130 |
| Масса, г, не более |
8 |
|
