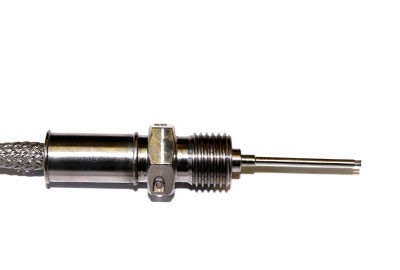

Датчик температуры ТТ 257.01
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.257 ТУ)
Предназначен для измерения температуры агрессивных и неагрессивных
газовых потоков по двум независимым каналам. Имеет два чувствительных
элемента, представляющие собой термопары с термоэлектродами хромель и
алюмель диаметром 0,16 мм, выполненные на основе термопарного кабеля КТМС
диаметром в оболочке 0,7 мм. Рабочий спай термопар имеет электрический и
термический контакт с корпусом термометра. Корпус термометра изготовлен из
жаростойкого сплава ХН67МВТЮ. Герметизация термометра достигается пайкой
чувствительного элемента высокотем-пературным припоем и сваркой модуля
чувствительного элемента с корпусом термометра. Кабель термометра состоит из
термопарных проволок хромель и алюмель диаметром 0,5 мм, изолированных друг
от друга и экранированных плетенкой ПН6х10, и заканчивается вилкой.
Крепление термометра на изделии - штуцер М14х1,5-6g.
| |
ТТ 257.01 |
ТТ257− 01.01 |
ТТ257− 02.01 |
ТТ257− 03.01 |
| Диапазон измерения, °С |
−200 ÷ + 1100 |
| Градуировочная характеристика |
ХА(К) |
Класс допуска по ГОСТ Р 8.585-2001:
в диапазоне от - 200 до - 40 °С
в диапазоне от - 40 до + 850 °С |
3
2 |
| Сопротивление, Ом, не более |
30 |
| Показатель термической инерции, с, не более |
0,1 |
| Ресурс работы, ч, не менее |
10000 |
| Соединитель (разъем) |
вилка 2РМТ22КПН10Ш1В1В |
| Длина погружаемой части, мм |
28,5 |
20,5 |
30,5 |
26,5 |
| Диаметр погружаемой части, мм |
2 |
| Длина кабеля, мм |
500 ± 10 |
| Масса, г, не более |
140 |
|
