Магниторезистивные чувствительные элементы бесконтактного
контроля тока МРЧЭ238
Элемент магниторезистивный предназначен для бесконтактного контроля тока
в электрических цепях.

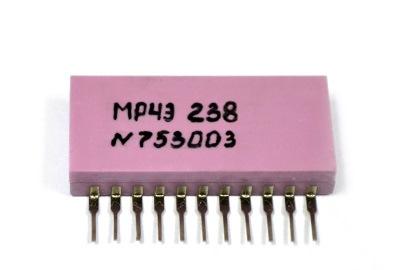

МРЧЭ 238 представляют собой микросборку, помещенную в металлокерамический
корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г.
Торжок).
Принцип действия основан на использовании магниторезистивного эффекта в
тонких пленках из ферромагнитного металла. Элемент магниторезистивный
МРЧЭ238 содержит многослойную тонкопленочную структуру, включающую следующие
электрически изолированные друг от друга элементы:
- измерительная схема, представляющая собой замкнутый мост из четырех
тонкопленочных магниторезисторов;
- проводник перемагничивания;
- проводник управления.
| |
МРЧЭ 238 |
МРЧЭ 238-01 |
| Диапазон измерения, мА |
±25 |
±100 |
| Напряжение питания мостовой измерительной схемы, В |
5 ÷ 10 |
| Сопротивление мостовой измерительной схемы, кОм |
1,5 ÷ 3,0 |
| Сопротивления проводника перемагничивания, не более, Ом |
2 |
| Сопротивления проводника управления, не более, Ом |
50 |
| Функция преобразования |
линейная |
| Коэффициент преобразования, мВ/(В•А) |
10 ÷ 30 |
2,5 ÷ 7,5 |
| Начальный выходной сигнал мостовой измерительной схемы, не
более, мВ/В |
1 |
| Нелинейность, не более, % |
5 |
| Диапазон рабочих частот, кГц |
0 ÷ 200 |
| Диапазон рабочих температур, °С |
-50 ÷ +150 |
| Габаритные размеры, мм |
30,5 х 17,9 х 5,3 |
| Масса, не более, г |
6 |
| Потребляемая мощность, не более, Вт |
0,25 |
Особенности:
- МРЧЭ238 и МРЧЭ238-01 содержат гальванически не связанный с измерительной
схемой проводник (проводник управления), по которому должен пропускаться
контролируемый электрический ток. При использовании МРЧЭ238 и МРЧЭ238-01
проводник управления должен быть включен последовательно в контролируемую
электрическую цепь;
- возможно применение МРЧЭ238 путем прикладывания чувствительного
элемента к проводнику с током. При этом диапазоны контролируемого тока от
(0-1) до (0-100) А.
|
