Чувствительный элемент магнитного поля МРЧЭ237
Элемент магниторезистивный предназначен для измерений слабых магнитных
полей (датчики магнитного поля Земли, электронные цифровые компасы, системы
навигации и др.) и измерений частоты вращения.

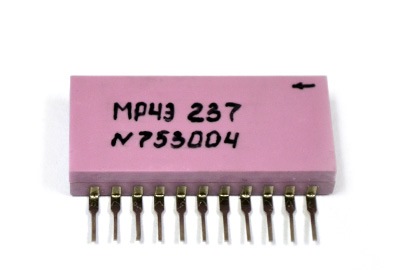

МРЧЭ 237 представляют собой микросборку, помещенную в металлокерамический
корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г.
Торжок).
Принцип действия основан на использовании магниторезистивного эффекта в
тонких пленках из ферромагнитного металла. Элемент магниторезистивный
МРЧЭ237 содержит многослойную тонкопленочную структуру, включающую следующие
электрически изолированные друг от друга элементы:
- измерительная схема, представляющая собой замкнутый мост из четырех
тонкопленочных магниторезисторов;
- проводник перемагничивания;
- проводник управления.
| |
МРЧЭ 237 |
МРЧЭ 237-01 |
| Количество осей чувствительности |
1 |
2 |
| Диапазон измерений, мТл |
±0,2 |
| Напряжение питания, В |
5 ÷ 10 |
| Сопротивление мостовой измерительной схемы, кОм |
1,5 ÷ 3,0 |
| Сопротивления проводника перемагничивания, не более, Ом |
2 |
| Сопротивление проводника управления, не более, Ом |
50 |
| Функция преобразования |
линейная |
| Коэффициент преобразования, мВ/(В•мТл) |
2,5 ÷ 5,0 |
| Начальный выходной сигнал мостовой измерительной схемы,не
более, мВ/В |
1 |
| Нелинейность, не более, % |
5 |
| Диапазон рабочих частот, кГц |
0 ÷ 200 |
| Диапазон рабочих температур, °С |
- 50 ÷ +150 |
| Габаритные размеры, мм |
30,5 х 17,9 х 5,3 |
| Масса, не более, г |
6 |
| Потребляемая мощность, не более, Вт |
0,25 |
|
