Преобразователь сигналов П120

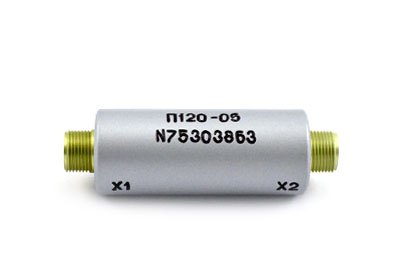

ПРЕОБРАЗОВАТЕЛЬ П120
Преобразователь П120 предназначен для согласования выходного
сопротивления вибропреобразователя с входным сопротивлением вторичной
аппаратуры, а также усиления относительно малого по мощности выходного
сигнала вибропреобразователя до необходимой для вторичной аппаратуры
величины. Имеет несколько модификаций, образующих унифицированный ряд.
Преобразователь представляет собой активный RC-фильтр с эмиттерным
повторителем и обладает линейной зависимостью между входным и выходным
напряжением. Питание преобразователя осуществляется от двух источников +12,6
В и -12,6 В соответственно. Корпус выполнен из сплава Д16. Отличительные
особенности преобразователя – малые габаритные размеры и удобство в
эксплуатации.
| |
П120/-01/-02/-03/-04/-05/-06/-07/-08/-09/-10 |
| Коэффициент передачи |
0,9 |
| Неравномерность АЧХ, не более, дБ |
0,8 |
| Диапазон рабочих температур, °С |
-50 ÷ +50 |
| Постоянная составляющая выходного напряжения, В |
-1 ÷ +1 |
| Потребляемая мощность, не более, °мВт |
0,1 |
| Напряжение питания постоянного тока, В |
12,6 ± 1,2 |
| Выходное сопротивление, не более, кОм |
0,1 |
| Масса, г |
40 |
| Шифр преобразователя |
Частотный диапозон, Гц |
Входное сопротивление, не менее, МОм |
Частотный диапозон, Гц |
| П120 |
1 ÷ 63 |
120 |
300 ± 80 |
| П120-01 |
1 ÷ 125 |
120 |
150 ± 50 |
| П120-02 |
5 ÷ 250 |
24 |
120 ± 40 |
| П120-03 |
5 ÷ 500 |
24 |
70 ± 30 |
| П120-04 |
10 ÷ 1000 |
12 |
70 ± 30 |
| П120-05 |
20 ÷ 2000 |
6 |
70 ± 30 |
| П120-06 |
20 ÷ 4000 |
6 |
70 ± 30 |
| П120-07 |
30 ÷ 8000 |
4 |
70 ± 30 |
| П120-08 |
50 ÷ 16000 |
2,5 |
70 ± 30 |
| П120-09 |
50 ÷ 1000 |
2,5 |
70 ± 30 |
| П120-10 |
11 ÷ 2500 |
120 |
120 ± 40 |
|
