Описание
Технические данные

Наименование:
ВЕКТОР

Тип:
Гидроакустический пеленгатор

ТУ:
–

Краткое тех. описание:
Пеленгатор предназначен для определения пеленга на источник звука (пингер), установленный на подводном телеуправляемом аппарате типа «Гном», в системе координат, связанной с обеспечивающим судном или стационарной платформой, на которой установлен пеленгатор

Цена ВЕКТОР:
Уточняйте по телефону или через обратную связь.

Гидроакустический пеленгатор «ВЕКТОР»

Область применения

Пеленгатор предназначен для определения пеленга на источник звука (пингер), установленный на подводном телеуправляемом аппарате типа «Гном», в системе координат, связанной с обеспечивающим судном или стационарной платформой, на которой установлен пеленгатор.

Состав гидроакустического пеленгатора

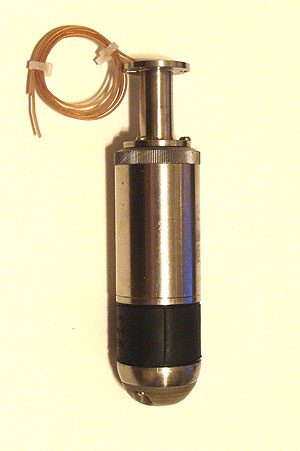

приемная антенна, размещаемая на несущей конструкции;
соединительный электрический кабель;
блок вычисления пеленга на базе спецпроцессора с ЖК дисплеем;
пингер (по желанию заказчика);
блок питания.

Принцип действия

Принцип действия пеленгатора основан на определении в точке приема давления и градиента давления импульсного акустического сигнала, регистрируемого приемной антенной с ультракороткой базой. Направление на источник сигнала, устанавливаемый на подводном аппарате, определяется относительно опорного направления несущей конструкции.

Технические характеристики
Диапазон рабочих частот, кГц		5-20
Погрешность определения пеленга, град.		5
Глубина постановки приемной антенны, м, не более		200
Габаритные размеры приемной антенны, мм:
диаметр		40
высота		120
