Описание
Технические данные

Наименование:
СКД

Тип:
Система контроля работы долота

ТУ:
–

Краткое тех. описание:
Состав системы СКД: сейсмоакустический приемный блок с разборной штангой; линия связи длиной 15 метров; масштабный усилитель с фильтром; устройство контроля работы долота; сетевой адаптер

Цена СКД:
Уточняйте по телефону или через обратную связь.

Система контроля работы долота «СКД»

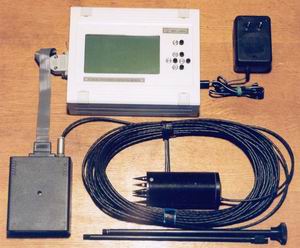

Состав системы СКД

сейсмоакустический приемный блок с разборной штангой;
линия связи длиной 15 метров;
масштабный усилитель с фильтром;
устройство контроля работы долота;
сетевой адаптер.

Технические характеристики
Максимальная глубина забоя		5 км.
Темп выдачи информации		2 сек.
Точность определения частот вращения		1%.
Глубина установки датчика		1 м.
Напряжение питания		220 В (с частотой 50 Гц).
Потребляемая мощность		5 Вт.
Габаритные размеры датчика		Æ50х100 мм.
Габаритные размера блока обработки		160х240х100 мм.
Вес устройства		не более 2 кг.
Рабочий температурный диапазон датчика		-40…+50 ºС.
Рабочий температурный диапазон блока		+5…+35 ºС.

На ЖК дисплее устройства контроля оператор в режиме реального времени может наблюдать весь сейсмоакустический портрет бурения скважины:

Работу компрессора в дежурном и номинальном режимах;
Работу насосов бурового раствора;
Работу лебедки;
Работу ведущей шарошки долота. При штатном режиме бурения на экране дисплея индицируется текущая скорость вращения долота и суммарное время взаимодействия долота с породой.

Система прошла опробование:

на морской платформе «Астра» в Каспийском море (роторное бурение на глубине 400 м),
на скважине «Черная Падина» в Саратовской области (роторное бурение на глубине 4500 м),
на кусте № 48 Уньвинского месторождения Пермской области (гидробурение на глубине 2200 м).
