Наименование:
АМТ-10Л

Тип:
Измерительный преобразователь

ТУ:


Краткое тех. описание:
Предназначен для измерения и регистрации значений давления и температуры по стволу скважины и (или) изменения их во времени в любой его точке при проведении широкого спектра газогидродинамических исследований

Цена АМТ-10Л:
Уточняйте по телефону или через обратную связь.

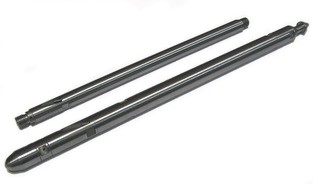

АМТ-10Л Измерительный преобразователь (с увеличенным объемом памяти)

Область применения

Предназначен для измерения и регистрации значений давления и температуры по стволу скважины и (или) изменения их во времени в любой его точке при проведении широкого спектра газогидродинамических исследований. Преобразователь сочетает в себе высокие метрологические характеристики на основе самых современных технологий, высокую надежность и отличные потребительские качества, такие как удобство работы и низкое энергопотребление. Благодаря малым размерам может встраиваться в технологическое оборудование для исследования и при обработке скважин (например, К1, К2, К3).

Для защиты датчика температуры от механического воздействия и влияния агрессивных сред датчик размещен внутри головной части прибора (приборы диаметром 20 мм и 25 мм). По запросу возможна поставка преобразователя с внешним датчиком температуры.

Преобразователь АМТ-10Л является аналогом снятого с производства преобразователя АМТ-08.04

АМТ-10Л позволяет:
  • проводить гидродинамические исследования скважин (запись КВД, КПД, гидропрослушивание и др.);
  • проводить термометрические исследования.
Отличительные особенности АМТ-10Л:
  • дискретность до 10-ти измерений в секунду;
  • малоинерционный внешний датчик температуры (по запросу);
  • стабильность метрологических характеристик;
  • алгоритм работы прибора задается специальной программой, состоящей из последовательно выполняющихся заданий, в которых задаются настройки работы каждого из каналов измерения и условия переключения между заданиями по времени, по значениям давления и температуры.
Программное обеспечение позволяет
  • запускать прибор в работу;
  • считывать полученную информацию из АМТ-10Л в компьютер;
  • представлять результаты исследований в виде таблиц или графиков;
  • распечатывать результаты на принтере в виде таблиц или графиков (в полном формате или в виде детализированных фрагментов);
  • экспортировать данные в *.txt и *.las файлы.
Технические характеристики
Верхний предел измерения давления (ВПИ), МПа 16; 25; 40; 60; 100
Диапазон рабочих температур, °C -40... 85 (125; 150)
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ ±0,1; ±0,15;
±0,25; ±0,5
Постоянная времени выносного датчика температуры по уровню 0,63 в воде, с 1(Ø20, Ø25);
3(Ø32)
Постоянная времени встроенного датчика температуры по уровню 0,63 в воде, с 30(Ø20, Ø25)
Разрешающая способность по температуре, °C 0,01
Разрешающая способность по давлению, часть от ВПИ 1 / 128 000
Пределы допускаемой абсолютной погрешности измерения температуры, °C ±0,4; ±0,25
Дискретность измерений, с 0,1... 3600
Литий-тионилхлоридный элемент питания U=3,6 В (типоразмер / кол-во, шт.) АА / 1
Объем памяти (давление + температура), млн. точек измерения ~1,7
Время работы до полного заполнения памяти при дискретности 1 с, суток 20
Время работы от одного элемента питания, суток, не менее *
- при дискретности 1 с
- при дискретности 10 с
- при дискретности 1 мин

100
400
600
Внешний интерфейс для связи с прибором USB 2.0
full speed
Время чтения полностью заполненной памяти, мин, не более 5
Габариты преобразователя (диаметр / длина), мм 20 / 395; 25 / 535;
32 / 548
Масса преобразователя, кг, не более 0,6; 1,5; 2
Габариты утяжелителя (диаметр / длина), мм 20 / 1000; 25 / 1000;
32 / 900
Масса утяжелителя, кг, не более 2,4; 3,8; 5,4

* при температуре окружающего воздуха 25°C

Возможно исполнение преобразователя для работы в агрессивных средах (соляная кислота до 20%; сероводород до 6%). Маркировка "КС".
