Прибор ИКР-1 (Автоматизированная установка для подбора лабиринтных
колец перед запрессовкой на предподступичную часть оси колесной пары
УПЛК-01)
Автоматизированная установка УПЛК-01 предназначена для подбора
лабиринтных колец на предподступичную часть оси колесной пары согласно
методике, изложенной в “Инструктивных указаниях по эксплуатации и
ремонту вагонных букс с роликовыми подшипниками 3-ЦВРК” от 01.04.2001,
измерения (контроля) размеров предподступичной части оси и лабиринтных
колец. Вращение кольца – автоматическое.

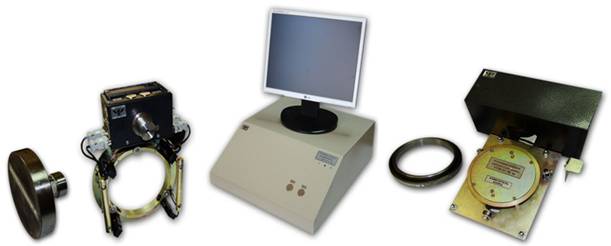

- Комплект поставки……………….…. пульт управления, монитор, измеритель
предподступичной части, измеритель лабиринтных колец, установочное
кольцо, установочная пробка
- Номинальный контролируемый размер, мм
.............................……………………... 165
- Предел основной допускаемой погрешности, мкм, не более
..…………………….……… 14,0
- Метод работы: автоматизированное определение параметров
предподступичной части и лабиринтного кольца согласно методике
3-ЦВРК с отображением результатов на экране индикатора
измерительного устройства «Призма» и передача информации в пульт
управления через специальный разъем
- Тип индикатора измерительного устройства
«Призма»…………………………РС-16-02
- Время непрерывной работы измерительного устройства
- «Призма», ч, не менее ……………………………………………………… 3
- Тип аккумулятора измерительного устройства «Призма»
- никель-металлогидридные с напряжением, В ……………………………..8,4…9
- Измерительное устройство «Призма» выполнено в виде автономного
блока и позволяет производить измерение диаметра предподступичной
части колесной пары колесной пары, находящейся в любом месте
производственного помещения
- Объем памяти из мерительного устройства «Призма», колесных пар
..…..…… 40
- Габаритные размеры, мм, не более
- Пульта управления……………………………….700х500х250
- Измерительного устройства «Призма»………240х300х120
- Монитора………………………………….(стандартный 14” или 15”)
- Масса, кг, не более
- Пульта управления.........................................
11
- Измерительного устройства «Призма»………………… 4
- Монитора………………………………………………..……….(стандартный 14” или 15”)
- Количество обслуживающего персонала чел .............. 1
Сертификат об утверждении типа средства измерений RU.C.27.004.A №
22849
Зарегистрирована в отраслевом Реестре средств измерений, допущенных к
применению на ЖД транспорте в разделе «Средства измерений, применяемые в
вагонном хозяйстве под № МТ 097.2004»
|
