Датчик напряжения ИПН (выход 4-20 мА)
|
Назначение:
Датчик напряжения ИПН(преобразователь измерительный
напряжения)предназначен для непрерывного преобразования текущего
значения измеряемого напряжения переменного тока частотой 50Гц в
аналоговый сигнал постоянного тока 4-20 мА.
Датчик используется в системах автоматизации технологических
процессов совместно с контроллерами, регуляторами и вторичными
приборами.
|
Технические данные:
| Напряжение питания |
16-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Диапазон измеряемого напряжения |
0-250 В |
| Частота измеряемого напряжения |
50±1 Гц |
| Предел допускаемой приведенной основной погрешности |
Не более 1% |
| Дополнительная температурная погрешность на 10°С |
Не более 0,5% |
| Характеристика |
Линейная |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт через разъем |
| Габаритные размеры корпуса |
Не более 140х56х36 мм |
| Межкалибровочный интервал |
2 года |
| Масса |
Не более 0,4 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика на напряжение от 0 до 250В и выходным сигналом 4-20 мА:
Преобразователь напряжения, 250В, 4-20 мА ИПН ПМКЕ.411522.001ТУ
Устройство и принцип работы
Датчик состоит из измерительного трансформатора и нормирующего усилителя.
Изменение напряжения нагрузки вызывает изменение выходного напряжения
трансформатора. После детектирования и фильтрации выходного напряжения
трансформатора нормирующий усилитель преобразует его в аналоговый сигнал
постоянного тока 4-20 мА.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Пространственное положение датчика любое.
Датчик крепится к ровной поверхности с помощью двух винтов М4.
Подключение датчика к измеряемой цепи осуществляется через разъем с винтовыми
зажимами кабелем с медными жилами сечением до 1 мм2.
Подключение датчика к контроллеру или вторичному прибору осуществляется через
разъем с винтовыми зажимами экранированным кабелем с медными жилами сечением до
1 мм2 в соответствии с рисунком 2.

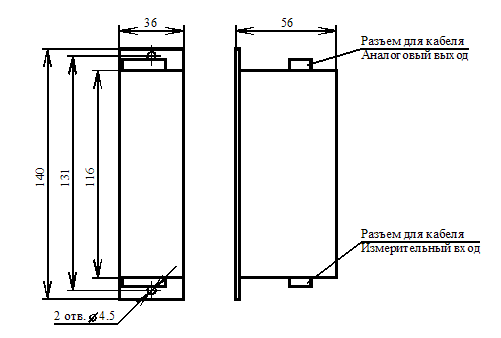

Общий вид датчика ИПН
|
