Датчик температуры и влажности воздуха ДТВ (два выхода 4-20 мА)
|
Назначение:
Датчик температуры и влажности воздуха ДТВ предназначен для
непрерывного преобразования текущего значения измеряемой температуры и
относительной влажности воздуха в аналоговые сигналы постоянного тока
4-20 мА.
Датчик используется в системах автоматизации технологических
процессов совместно с контроллерами, регуляторами и вторичными
приборами.
|
Технические данные:
| Напряжение питания |
7,5-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Диапазон измерения температуры |
0..50°С |
| Диапазон измерения относительной влажности |
0..100% |
| Предел допускаемой приведенной основной погрешности для
преобразователя температуры |
Не более 1% |
| Предел допускаемой приведенной основной погрешности для
преобразователя относительной влажности |
Не более 2% |
| Дополнительная температурная погрешность на 10°С для преобразователя
температуры |
Не более 0,2% |
| Дополнительная температурная погрешность на 10°С для преобразователя
относительной влажности |
Не более 0,3% |
| Характеристика |
Линейная |
| Длина погружаемой части L |
100, 200 мм |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP54 по ГОСТ 14254 |
| Степень защиты чувствительного элемента |
IP20 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры |
Не более 97х74х108+L мм |
| Масса |
Не более 0,3 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика с диапазоном измерения температуры от 0 до 50°С и относительной
влажности от 0 до 100% с длиной погружаемой части 100 мм и выходным сигналом
4-20 мА:
Датчик температуры и влажности воздуха, 100 мм, 4-20 мА ДТВ
ПМКЕ.405211.005ТУ
Устройство и принцип работы
Датчик состоит из двух чувствительных элементов: платинового терморезистора и
датчика влажности, размещенных в защитной гильзе с отверстиями для доступа
воздуха, и двух нормирующих усилителей, размещенных в корпусе.
Изменение температуры и влажности воздуха вызывает изменение сопротивления
чувствительных элементов. Нормирующие усилители преобразуют изменение
сопротивления чувствительных элементов в аналоговые сигналы постоянного тока
4-20 мА.

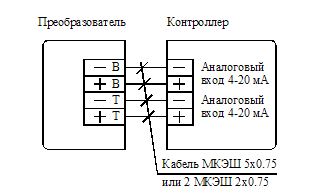

Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Пространственное положение датчика любое.
Для водо- и пылезащиты преобразователя ввод кабеля осуществляется через
сальник диаметром 10 мм.
Общий вид датчика ДТВ
|
