ИПТК Датчик температуры камерный / Измерения температур, разности температур, параметров тепловых потоков / Теплофизические и температурные измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ИПТК

Тип:
Датчик температуры камерный

ТУ:


Краткое тех. описание:
ИПТК предназначен для непрерывного преобразования текущего значения измеряемой температуры воздуха в аналоговый сигнал постоянного тока 4-20 мА

Цена ИПТК:
Уточняйте по телефону или через обратную связь.

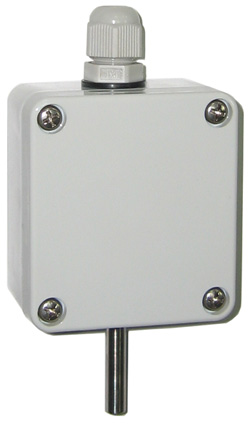

Датчик температуры камерный ИПТК (выход 4-20 мА)


Назначение:

Датчик температуры камерный ИПТК(преобразователь измерительный температуры камерный) ИПТК предназначен для непрерывного преобразования текущего значения измеряемой температуры воздуха в аналоговый сигнал постоянного тока 4-20 мА.

Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами.

Технические данные:
Напряжение питания 7,5-36 В пост. тока
Пульсация напряжения питания 0,5% от ном. значения
Выходной сигнал 4-20 мА пост. тока
Диапазон измерения температуры 0..50°С
Предел допускаемой приведенной основной погрешности Не более 1%
Дополнительная температурная погрешность на 10°С Не более 0,2%
Характеристика Линейная
Температура окружающего воздуха От +5 до + 50°С
Степень защиты корпуса IP54 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры корпуса Не более 88х54х26 мм
Межкалибровочный интервал 2 года
Масса Не более 0,1 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Преобразователь температуры камерный ИПТК ПМКЕ.405211.002ТУ

Устройство и принцип работы

Преобразователь состоит из чувствительного элемента в виде платинового терморезистора и нормирующего усилителя, размещенных в корпусе.

Изменение температуры измеряемой среды вызывает изменение сопротивления чувствительного элемента. Нормирующий усилитель преобразует изменение сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20 мА.

Требования безопасности

Подключение преобразователя к внешним цепям производить только при обесточенном контроллере или вторичном приборе.

По способу защиты человека от поражения электрическим током преобразователь относится к классу 01 по ГОСТ 12.2.007.0.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Пространственное положение датчика любое.

Датчик крепится к ровной поверхности с помощью двух шурупов или винтов М3.
