Датчик дифференциального давления ИПДД (выход 4-20 мА)
|
Назначение:
Датчик измерительный дифференциального давления ИПДД(преобразователь
измерительный дифференциального давления) предназначен для непрерывного
преобразования текущего значения измеряемой разности давлений жидких и
газообразных сред в аналоговый сигнал постоянного тока 4-20 мА.
Датчик используется в системах автоматизации технологических
процессов совместно с контроллерами, регуляторами и вторичными
приборами.
|
Технические данные:
| Напряжение питания |
16-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Диапазон разности давлений |
От 40 кПа до 2,5МПа из ряда: 1,25; 1,6; 2,5; 4; 6; 10 или десятичных
кратных или дольных значений |
| Предел допускаемой приведенной основной погрешности |
Не более 1% |
| Дополнительная погрешность в рабочем диапазоне температур на 10°С |
Не более 0,2% |
| Характеристика |
Линейная |
| Предельное допускаемое рабочее давление |
3 Рном |
| Материал деталей, соприкасающихся с измеряемой средой |
20Х13
ТУ14-1-3957-85 |
| Присоединительные штуцеры |
М20х1,5 |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры |
Не более 191х109х53 мм |
| Межкалибровочный интервал |
2 года |
| Масса |
Не более 1,3 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика на разность давлений 40 кПа и выходным сигналом 4-20 мА:
Преобразователь дифференциального давления, 40 кПа, 4-20 мА ИПДД
ПМКЕ.406233.002ТУ
Устройство и принцип работы
Датчик состоит из двух измерительных блоков и нормирующего усилителя,
размещенных в общем корпусе.
Измерительный блок состоит из камеры с металлической мембраной и
чувствительного элемента. Чувствительным элементом является пластина из
монокристаллического сапфира с кремниевыми пленочными тензорезисторами,
включенными по мостовой схеме. Пластина прочно соединена с металлической
мембраной.
Изменение давления измеряемой среды в камере через мембрану передается на
чувствительный элемент, вызывая изменение сопротивления моста из
тензорезисторов.
Нормирующий усилитель преобразует изменение разности сопротивлений мостов
двух измерительных блоков в аналоговый сигнал постоянного тока 4-20 мА.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Пространственное положение датчика любое.
Датчик крепится к ровной поверхности с помощью четырех шурупов или винтов М4.
При измерении разности давлений неагрессивной жидкости или газа c
температурой более 50°С, либо при наличии колебаний давления среды датчика
необходимо подключать через отборные устройства, обеспечивающие тепловую
развязку и защиту от гидравлических ударов по МР14-02-01.
Подключение датчика к контроллеру или вторичному прибору осуществляется через
колодку с винтовыми зажимами экранированным кабелем с медными жилами сечением до
1 мм2.

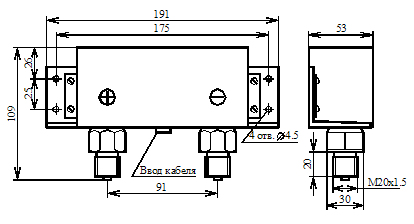

Общий вид датчика ИПДД
|
