ИУК-21

Тип:
Контроллер

ТУ:


Краткое тех. описание:
Предназначен для сбора и обработки информации от дискретных и аналоговых датчиков параметров инженерных систем, выдачи управляющих команд на исполнительные механизмы в соответствии с алгоритмом управления в локальных системах автоматизации технологических процессов

Цена ИУК-21:
Уточняйте по телефону или через обратную связь.

Контроллер ИУК-21


В корпусе


Без корпуса

Назначение

Контроллер интеллектуальный управляющий ИУК-21 (далее - контроллер) предназначен для сбора и обработки информации от дискретных и аналоговых датчиков параметров инженерных систем, выдачи управляющих команд на исполнительные механизмы в соответствии с алгоритмом управления в локальных системах автоматизации технологических процессов. Общий вид контроллера приведен на рисунке 1.

Наличие интерфейса RS-485 позволяет производить обмен данными с другими контроллерами и компьютером по сети передачи данных.

Возможность программирования алгоритма управления, как на стадии изготовления контроллера, так и в процессе его эксплуатации, позволяет применять контроллер для автоматизации разнообразных технологических процессов на объектах различного назначения.

Контроллер относится к изделиям ГСП третьего порядка по ГОСТ 12997.

Технические данные
Количество дискретных входов, D 8 шт.
Тип дискретного входа Контактный или бесконтактный, с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом - не менее 100 кОм, способный коммутировать ток 0,01А при напряжении 24 В
Напряжение на разомкнутых контактах датчиков дискретных входов 24 В
Количество аналоговых входов, A 8 шт.
Тип аналогового входа Токовый 4-20 мА
Источник питания аналоговых входов Встроенный, 24 В
Сопротивление линии связи с датчиками Не более 50 Ом
Количество дискретных выходов, E 8 шт.
Тип дискретного выхода Релейный (базовое исполнение)
Нагрузочная способность дискретных релейных выходов Напряжение 220 В, 50 Гц, ток 2 А для индуктивной нагрузки при cos? не менее 0,3
Количество аналоговых выходов, EA До 4 шт., количество указывается при заказе
Тип аналогового выхода 0-10 В
Нагрузочная способность аналоговых выходов Не более 1 мА
Тип процессора SiLabs C8051F023
Часы Отсутствуют
Отображение информации ЖКИ на две строки по 24 символа
Управление системой меню Четыре клавиши
Обмен данными По интерфейсу RS-485, один порт
Протокол обмена данными ModBus-RTU
Температура окружающего воздуха От +5 до + 50°С
Материал корпуса, степень защиты Металл,IP31 по ГОСТ 14254
Напряжение питания 220 (+22-33) В, 50 Гц
Потребляемая мощность Не более 20 Вт
Способ крепления В корпусе-четырьмя винтами М4
Без корпуса–на восьми стойках винтами М3
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры В корпусе-не более 280х240х65 мм
Без корпуса–не более 200х200х50 мм
Масса В корпусе-не более 3 кг
Без корпуса–не более 1 кг
Срок службы Не менее 10 лет
Пример записи при заказе и в документации контроллера с одним аналоговым выходом0-10В:
Контроллер интеллектуальный управляющий с одним аналоговым выходом (если контроллер в базовом исполнении, то количество аналоговых выходов не указывается)
ИУК-21 в корпусе (без корпуса)ПМКЕ.425521.001ТУ
Требования безопасности

Источником опасности при монтаже и эксплуатации контроллера является электрический ток.

По способу защиты человека от поражения электрическим током контроллер относится к классу 01 по ГОСТ 12.2.007.0.

Должно быть обеспечено надёжное крепление контроллера.

Корпус контроллера должен быть надёжно заземлен.

К работам по монтажу и наладке контроллера должны допускаться лица с квалификационной группой по технике безопасности не ниже III.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Контроллер в корпусе размещается на стене или в щите и крепится к ровной поверхности с помощью четырех шурупов или винтов М4.

Контроллер без корпуса размещается на двери щита на стойках и крепится с помощью восьми винтов М3. Дисплей и клавиши крепятся в вырезах двери.

Пространственное положение контроллера любое.

Подключение контроллера к внешним цепям производится через колодки с винтовыми клеммами в соответствии с рисунком 2. Под одну клемму возможно подключение одного провода сечением до 1 мм2 или двух проводов сечением до 0,75 мм2 каждый.

Кабели аналоговых и дискретных входов должны быть экранированными с медными жилами и прокладываться на расстоянии не менее 100 мм от силовых кабелей. Экран соединить с заземляющим проводником контроллера.

Переключатель S1 под крышкой, используются для включения терминатора (согласующего резистора на 120 Ом), если контроллер находится на конце линии связи. При отправке с предприятия-изготовителя терминатор отключен.

Транспортирование и хранение

Контроллер в упаковке предприятия-изготовителя транспортируется любым видом транспорта (в железнодорожных вагонах, закрытых автомашинах, герметизированных отапливаемых отсеках самолетов, трюмах и т.д.) на любые расстояния.

Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150.

Хранение контроллера в упаковке на складах изготовителя и потребителя должно соответствовать условиям хранения 1 по ГОСТ 15150. Хранить контроллер следует в сухом отапливаемом, вентилируемом помещении с температурой воздуха от плюс 5 до плюс 40 °С при относительной влажности не более 80 % при температуре плюс 25 °С. Агрессивные примеси в окружающем воздухе должны отсутствовать.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие контроллера требованиям ПМКЕ.425521.001ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода контроллера в эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия-изготовителя.

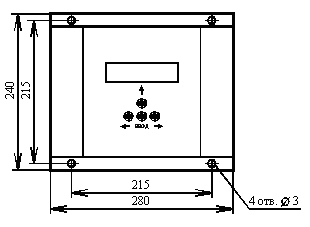

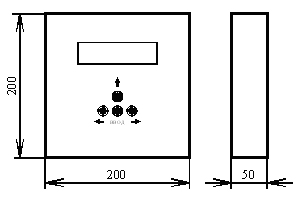

Рисунок 1 - Общий вид контроллера ИУК-21 в корпусе и без корпуса

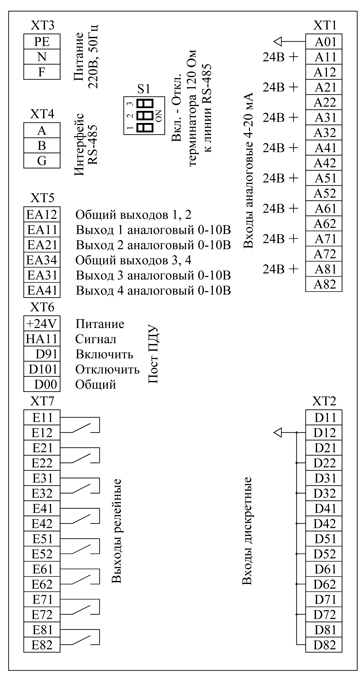

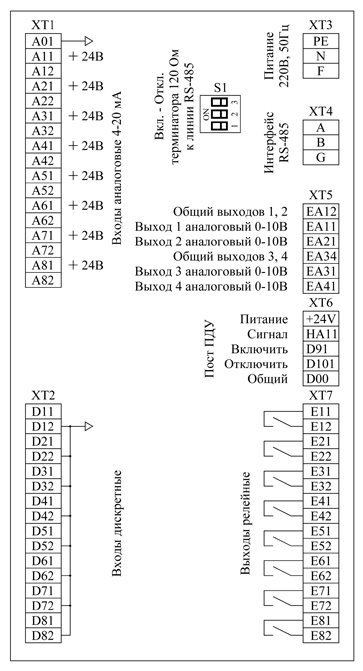

Рисунок 2 - Клеммы для внешних подключений контроллера ИУК-21 в корпусе и без корпуса
