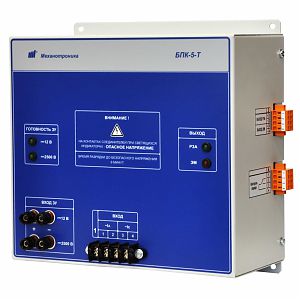

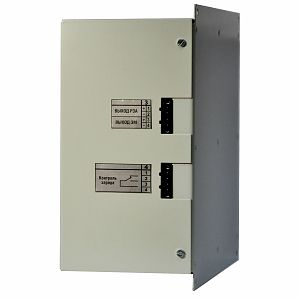

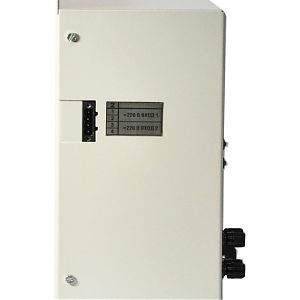

Блок питания комбинированный БПК-5
Блоки питания комбинированные БПК-5 и БПК-5-Т
Блоки питания комбинированные БПК-5 и БПК-5-Т предназначены для
обеспечения бесперебойным питанием устройств релейной защиты и автоматики (РЗА)
и приводов выключателей на подстанциях с переменным оперативным током, не
оснащенных источниками гарантированного питания
БПК обеспечивает питание устройства РЗА и привода выключателя
выпрямленным током, как в нормальных, так и в аварийных режимах работы
электрических сетей при всех видах коротких замыканий, сопровождаемых снижением
напряжения
БПК подключается к трансформаторам собственных нужд (ТСН) или к
измерительным трансформаторам напряжения (ТН) (при их достаточной мощности)
Исполнение БПК-5-Т имеет возможность подключения к трансформаторам тока
(ТТ) защищаемого присоединения. При применении исполнения БПК-5-Т должна быть
учтена дополнительная нагрузка на трансформаторы тока, т. е. расчетным методом
должно быть определено влияние токовой погрешности ТТ на чувствительность
токовых ступенчатых защит присоединения
| Полное условное наименование
(код заказа) |
Описание |
| Блок питания комбинированный БПК-5 |
без питания от трансформатора тока |
| Блок питания комбинированны БПК-5-Т |
с питанием от трансформатора тока |
Основные технические характеристики блока
|
Наименование параметра |
Значение |
|
1. Входы питания от цепей напряжения: |
| количество входов постоянного или
переменного тока ("~220 В ВХОД1", "~220 В ВХОД2") |
2 |
| диапазон входного напряжения, В |
60 - 270 |
| частота, Гц |
45 - 55 |
| пусковой ток прм номинальном
напряжении питания (в течение 10 мс), не более |
22 |
| потребляемая мощность без
нагрузки, Вт, не более |
20 |
| потребляемая мощность при
максимальной выходной мощности, Вт, не более |
78 |
| 2. Входы
питания от токовых цепей (БПК-5-Т): |
| количество входов ("ВХОД "~IA"
"~IC") |
2 |
| диапазон входного тока, А |
5 - 250 |
| частота, Гц |
45 - 55 |
| потребляемая мощность
без нагрузки, Вт, не более |
| при тока 5А |
2 |
| при токе 15 А |
15 |
| при токе 20 А |
25 |
| потребляемая мощность
при максимальной выходной мощности, Вт, не более |
| при тока 5А |
20 |
| при токе 15 А |
60 |
| при токе 20 А |
90 |
| термическая
стойкость, А, не более |
| длительно |
15 |
| кратковременно (в течение 2 с) |
150 |
| кратковременно (в течение 1 с) |
250 |
| сопротивление токовой цепи БПК
при питании гот источника напряжения переменного тока, мОм, не более |
50 |
| 3.
Специализированные входы заряда накопителя "ВХОД ЗУ": |
| вход "БАТАРЕЯ" |
| диапазон входного напряжения
постоянного тока, В |
9 - 18 |
| время заряда накопителя до
напряжения 270 В при напряжении 12 В, с, не более |
15 |
| вход "МЕГАОММЕТР" |
| диапазон выходного напряжения
мегомметра при токе нагрузки от 1 мА до 4 мА, В |
500 - 2500 |
| время заряда накопителя до
напряжения 300 В, с, не более |
500 |
| 4. Выход
выпрямленного напряжения питания "ВЫХОД РЗА": |
| количество выходов
для подключения устройств РЗА |
1 |
| выходное напряжение
постоянного тока, В |
220+11 |
| максимальная выходная
мощность при питании от входов напряжения, Вт |
50 |
| выходная
мощность при питании от токовых цепей, Вт. не более при: |
| IA+IC=5
A (длительно) |
10 |
| IA+IC=15
A (длительно) |
20 |
| IA+IC=20
A (в течение 10 минут) |
50 |
| собственное время
установления выходного напряжения до значения 220 В при питании от
источника переменного тока напряжением 220 В, мс, не более |
30 |
| время установления
выходного напряжения до значения 220 В при питании напряжением
переменного тока 220 В и при нагрузке емкостью 220 мкФ, мс, не более |
80 |
| время
поддержания выходного напряжения (220+11) В после
пропадания питания для исполнения БПК-5, с, не менее при: |
| нагрузке 20 Вт |
1,2 |
| нагрузке 50 Вт |
0,6 |
| время поддержания
выходного напряжения (220+11) В после пропадания питания
для исполнения БПК-5-Т при нагрузке 20 Вт, с, не менее (далее происходит
переход к питанию от токовых цепей) |
1,2 |
|
5. Выход питания электромагнитов выключателя "ВЫХОД ЭМ": |
| количество выходов
питания выключателя |
1 |
| диапазон напряжения
на выходе, В |
300+15 |
| время саморазряда до
напряжения 200 В, с, не менее |
200 |
| емкость встроенного
накопителя, мкФ |
1000 |
| время заряда
емкостного накопителя до напряжения 240 В при подключении к источнику
питания переменного тока или к токовым цепям при токе 20 А, с, не более |
1 |
|
6. Дискретный выход "Контроль заряда": |
| количество реле с
перекидным контактом |
1 |
| срабатывание реле при
напряжении на выходе "ВЫХОД ЭМ", В |
240+12 |
| возврат реле при
напряжении на выходе "ВЫХОД ЭМ", В |
200+10 |
| максимальное
коммутируемое напряжение (переменное, постоянное), В |
270 |
| максимальный
коммутируемый переменный ток (при напряжении 270 В), А, не более |
5 |
| максимальный
коммутируемый постоянный ток (при напряжении 270 В), А, не более |
0,15 |
Отличительные особенности БПК-5:
- безопасность персонала
- применение современных технологий
- питание от двух независимых источников переменного, выпрямленного
напряжения в диапазоне от 60 до 270В, питание от трансформаторов тока
- длительное сохранение выходного напряжения при исчезновении всех
источников питания – обеспечение надежного питания защит с выдержками
времени
- за счет удержания уровня выходного напряжения сохраняется
стабильная работа цепей вторичной коммутации. При КЗ сопровождающихся
значительным снижением напряжения обеспечивается работа АВР, УРОВ, ЛЗШ, всех
дискретных входов цифровых устройств
- быстрая готовность после подачи входного питания
- интеллектуальное управление нагрузкой на трансформаторы тока
- возможность выполнения первого включения от переносных источников
электроэнергии
- легкий ввод в работу. Блок не требует настройки
- подробные рекомендации по применению. По запросу предоставляются
схемы вторичных цепей релейной защиты на переменном токе СТО ДИВГ-052-2012
|
