Наименование:
ИКПГ, ИКПЖ, ИКМА, ИКДГ

Тип:
Измерительные камеры

ТУ:


Краткое тех. описание:


Цена ИКПГ, ИКПЖ, ИКМА...:
Уточняйте по телефону или через обратную связь.

Измерительные камеры ИКПГ,  ИКПЖ, ИКМА, ИКДГ

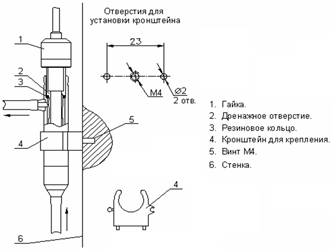

Схема измерительной камеры ИКПГ

Рисунок измерительной камеры ИКПЖ

ИКПГ - измерительная камера для анализа потока газов. В данной конструкции сенсор герметизируется при помощи кольца 3, которое раздавливается при закручивании гайки 1. Сама камера устанавливается в кронштейне 4. Присоединительные штуцера рассчитаны на трубки с внутренним диаметром 6 мм. Диаметр ИКПГ 24 мм и длина 130 мм.

ИКПЖ - измерительная камера для анализа потока жидкости. Конструкция этой камеры отличается от ИКПГ наличием обратного клапана, расположенного в нижней части измерительной камеры.

Камеры комплектуются трубками из ПВХ с внутренним диаметром 6 мм. Также прикладываются переходники 6-8 и 6-10. Возможна поставка переходников нужного диаметра.

Схема измерительной камеры ИКМА

ИКМА - измерительная камера для микроанализа. Амперометрический сенсор 1 устанавливается в корпус 2 измерительной камеры и фиксируется в ней с помощью гайки 3. Чувствительная часть сенсора герметизируется с помощью уплотнительного резинового колпачка 4 при закручивании гайки 3. Для ввода анализируемой пробы предусмотрен входной штуцер 5, а для выхода штуцер 6. С помощью ИКМА можно проводить измерения в микрообъемах жидкостей (50 мкл) и газов. С помощью данной камеры можно также проводить измерения в микропробах крови.

ИКДГ - измерительная камера для анализа дыхательных газовых смесей. Отличается от ИКМА тем, что ее входной и выходной штуцер имеют унифицированные размеры F22. Благодаря этому ИКДГ может устанавливаться в дыхательный контур аппаратов искусственной вентиляции легких, наркозно дыхательной аппаратуры, гипоксикаторов и др.
