Система унифицированная подготовки пробы УППА
УППА предназначено для отбора, подготовки и подачи анализируемой пробы водного и
парового теплоносителей с температурой от +30 до +565°C и давлением от 0,6 до
31МПа на автоматические приборы химического контроля процессов
химводоподготовки, а также обеспечивает отбор пробы для ручного анализа.
УППА могут найти применение на объектах тепловой и атомной энергетики,
теплосетях, котельнях и других предприятиях.
Все узлы устройства подготовки пробы располагаются на монтажной стойке, на
которой также могут быть размещены приборы химического контроля и дополнительное
оборудование. Количество монтажных стоек варьируется в зависимости от
установленного оборудования.
В зависимости от температуры теплоносителя, УППА комплектуется разным
количеством теплообменников:
| Наименование |
Температура пробы, не более, °С |
Давление пробы, не более, МПа |
Количество теплообменников, шт. |
Основных, шт.
(Устанавливаются на стойке УПП) |
Дополнительных, шт.
(Устанавливаются в месте
пробоотбора) |
| УППА-01 |
200
175 |
29,5
31,0 |
1 |
- |
| УППА-11 |
380 |
31,0 |
1 |
1 |
| УППА-12 |
565 |
31,0 |
1 |
2 |
| УППА-02 |
380
200 |
24,5
31,0 |
2 |
- |
| УППА-21 |
565
380 |
24,5
31,0 |
2 |
1 |
| УППА-03 |
565
380
200 |
20,5
24,5
31,0 |
3 |
- |
| УППА-00 |
50 |
31,0 |
- |
- |
Устройства подготовки пробы УППА обеспечивают:
Отбор, подготовку и подачу анализируемой пробы водного и парового
теплоносителей с температурой от +30 до +565°C и давлением от 0,6 до 31МПа на
автоматические приборы химического контроля воднохимического режима
Возможность отбора пробы для проведения ручного анализа
Индикацию допустимого уровня температуры анализируемой пробы на выходе от +2
до +50°C
Перекрытие потока анализируемой пробы на анализаторы при достижении ею
температуры 49°С
Требуемый уровень срабатывания температурной защиты
Передачу информации по сигнальному кабелю о срабатывании температурной
защиты
Световую индикацию отсутствия анализируемой пробы на выходе
Поддержание заданного расхода анализируемой пробы на каждый анализатор
Подключение одновременно нескольких анализаторов в зависимости от их типа и
требуемого расхода анализируемой пробы
Индикацию температуры, давления и расхода пробы
Фильтрацию пробы
Для работы питание не требуется
Простой и удобный монтаж
Надёжность и простоту в обслуживании и эксплуатации
Технические характеристики УППА
Температура теплоносителя, °С
- Устройство подготовки пробы
УППА-01
- Устройство подготовки пробы УППА-02
- Устройство
подготовки пробы УППА-03 |
30 - 200
200 - 380
380 - 565 |
| Давление теплоносителя, МПа |
0,6 - 31 |
Требования к охлаждающей воде
- Температура, °С, не более
-
Давление, МПа, не более |
35
1,0 |
Количество теплообменников, входящих в состав
- Устройство
подготовки пробы УППА-01
- Устройство подготовки пробы УППА-02
-
Устройство подготовки пробы УППА-03 |
1
2
3 |
| Диапазон изменения расхода анализируемой пробы, л/ч |
10 -60 |
| Относительная погрешность поддержания заданного расхода пробы, %
|
5 |
| Средний срок службы устройства, лет, не менее |
10 |
Габаритные размеры составных частей УППА, ВхШхД, мм
Стойка
монтажная

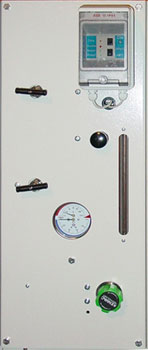

Панель УППА
Теплообменник |
1700-600-600
750-300-300
475-140-158 |
Масса составных частей УППА, кг
Стойка монтажная
Панель УППА
Теплообменник |
15
15
15 |
|
