Наименование:
СТС-136М

Тип:
Сигнализатор температуры

ТУ:


Краткое тех. описание:
Сигнализатор температуры типа СТС-136М предназначен для контроля и сигнализации в восьми точках температуры объекта насоса

Цена СТС-136М:
Уточняйте по телефону или через обратную связь.

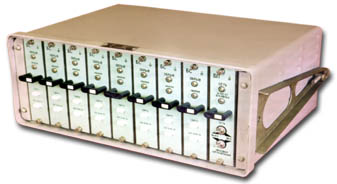

Сигнализатор температуры СТС-136М

 Сигнализатор температуры СТС-136М

Сигнализатор температуры типа СТС-136М предназначен для контроля и сигнализации в восьми точках температуры объекта насоса.
Сигнализатор состоит из одного блока питания БП и восьми блоков сигнализации БС. К каждому блоку сигнализации БС может быть подключен один из термопреобразователей сопротивления (в дальнейшем - термопреобразователь) с номинальной статической характеристикой преобразования 50П, 100П и 50М по ГОСТ 6651.
Термопреобразователи, в комплекте с которыми работает сигнализатор, могут устанавливаться во взрывоопасных зонах всех классов.
Сигнализатор предназначен для установки только вне взрывоопасных зон помещений.
В качестве контрольного прибора используется логометр типа Л64И с маркировкой взрывозащиты 04Т5/И с сетевым выпрямителем типа СВ-4И с маркировкой взрывозащиты "выход И/4Т5". Допускается замена на логометр аналогичного типа с маркировкой 04Т5/И.
По защищ?нности от воздействия окружающей среды и устойчивости к механическим воздействиям сигнализатор выполнен в обыкновенном исполнении по ГОСТ 12997 с искробезопасными входными цепями уровня "ia" с маркировкой взрывозащиты ExiaIIC.
Прибор относится к изделиям, ремонтируемым в условиях предприятия-изготовителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические данные

Параметр

Количество контролируемых сигнализируемых точек

8

Время срабатывания сигнализатора при достижении
в контрольной точке температуры уставки, с, не более

8

Время установления рабочего режима
сигнализатора, ч, не более

0,5

Предел допускаемого значения основной
погрешности сигнализации

не должен превышать 1%

Длина соединительной линии между
термопреобразователями и сигнализатором

не более 80 м при сопротивлении каждого провода не более 2,5 Ом; ?мкость данной линии не должна превышать 0,08 мкФ, а е? индуктивность - 0,2 мГн

Напряжение питания, В

220 (+22;-33)

Мощность, потребляемая сигнализатором, Вт, не более

15

Диапазон контролируемых сигнализатором температур, °С

от +30 до +200

Габаритные размеры, мм

415х176х392

Масса сигнализатора, кг

15

Средний срок службы, не менее, лет

10

Установленный срок службы, не менее, лет

5
