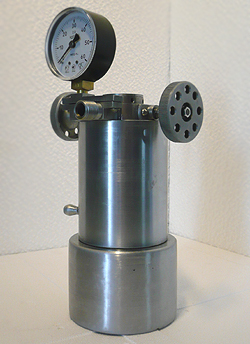

Пробоотборник ИП-4
Он состоит из пробозаборной и газовой камер.
Пробозаборная камера включает в себя входной и выходной
штуцера, цилиндр, термостатирующую рубашку, манометр, поршень, входной и
выходной вентили.
Газовая камера состоит из емкости, заполненной азотом, и
клапана.
Технические характеристики
| Максимальный объем отбираемой пробы, мл |
250 |
| Максимальное давление отбора проб, МПа |
6 |
| Минимальное давление отбора проб, МПа |
0,5 |
| Давление в газовой камере, МПа |
0,25...055 |
| Масса, кг, не более |
3,5 |
| Габаритные размеры, мм, не более |
135х145х270 |
Для отбора проб нефти пробоотборник, с помощью шланга
высокого давления, подсоединяется к пробозаборному устройству. После промывки,
проба отбирается за счет перемещения поршня давлением в трубопроводе.
Подача пробы в прибор осуществляется за счет давления в
газовой камере.
|
