Пробозаборник газа ИКЖ-2

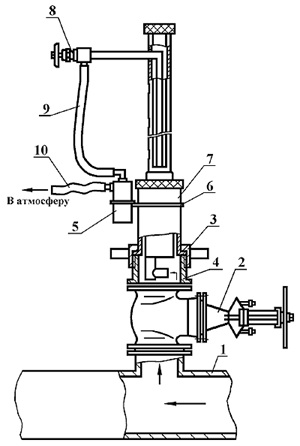

Он включает в себя каплеуловитель с фильтрующим
элементом, регулятор расхода и лубрикатор с патрубком для
подсоединения к газовой задвижке.
Пробозаборник работает в комплексе со счетчиком газа NPM-G4,
который имеет входной штуцер с термометром, выходной штуцер и шланги.
Технические характеристики
| Максимальное давление в газопроводе, МПа |
1,6 |
| Температура газа, ?C |
-40...+60 |
| Температура окружающей среды, ?С |
-40...+60 |
| Максимальный ход каплеуловителя, мм |
60 |
Метод измерения содержания капельной жидкости заключается в
определении веса фильтрующего элемента до и после пропускания через него
заданного количества газа.
Для начала процесса измерения задвижка на газопроводе
открывается, каплеуловитель вводится на необходимую глубину в трубу и
разворачивается входным отверстием навстречу потоку. Затем, с помощью
регулятора, устанавливается расход газа в пределах 0,04?6 м3/ч (для
обеспечения изокинетичности отбора) и делается выдержка в течение времени,
которое необходимо для улавливания не менее 0,5?10 Г жидкости. После этого
пробозаборник поднимается вверх, задвижка закрывается, пробозаборник
отсоединяется, фильтрующий элемент вынимается и взвешивается.
|
