Устройство защитно-заземляющие УЗЗ
КИП ПВЕК с УЗЗ (устройство защитно - заземляющее)
Устройство защитно-заземляющие (УЗЗ) предназначено
для защиты трубопроводов от вредного влияния ЛЭП, грозозащиты,
снижения напряжения прикосновения и проведения контроля параметров ЭХЗ.
УЗЗ-Л – для устранения вредного влияния
ЛЭП, расположенных параллельно трубопроводам.
УЗЗ-Г для грозозащиты трубопроводов и снижения
напряжения прикосновения.

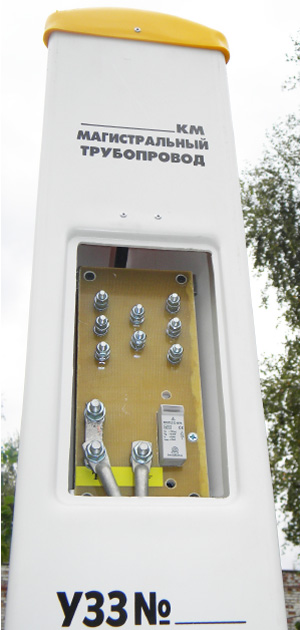

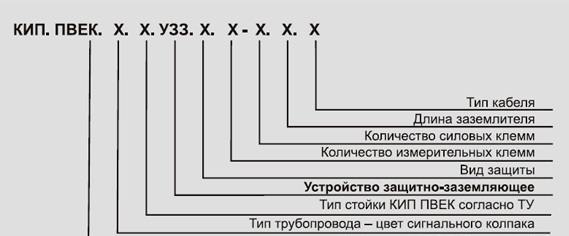

КИП ПВЕК с УЗЗ представляет собой стойку из
атмосфероустойчивого негорючего пластика, имеющую в сечении квадрат со
стороной 200±10 мм (ТУ 4318-002-87598003-2010) или треугольник со
стороной 180±5 мм (ТУ 4318-004-87598003-2009), с информационной
маркировкой и контрольным щитком с контактными зажимами и клеммами для измерения
параметров ЭХЗ и устройством защитно-заземляющим.
Заземлитель изготовлен из
оцинкованной стальной полосы 4х40 мм. Необходимая длина
заземлителя собирается из отрезков полос длиной 2–3 м, скрепляемых при помощи
болтов М8 и гаек.
Регулирующим элементом является газонаполненный
разрядник или варистор.

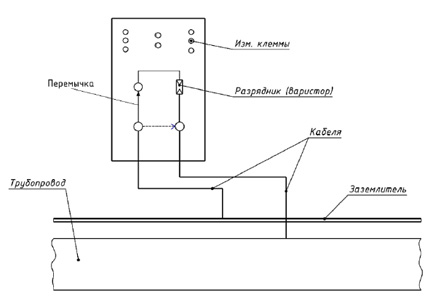

Защитно-заземляющее устройство установлено внутри
стойки. Плата УЗЗ выполнена из стеклотекстолита на которой установлены элементы
электрической схемы.
| Тип/Параметр |
УЗЗ-Г |
УЗЗ-Л |
| Ограничение импульсных перенапряжений, В |
230-250 |
75 |
| Максимальный импульсный ток, кА. |
24 |
20 |
| Регулируемый элемент |
газовый разрядник |
варистор |
| Количество измерительных клемм |
8 |
8 |
| Габаритные размеры заземлителя, мм |
полоса 4х40хL или
протектор АПСКК-20 |
полоса 4х40хL |
| Вес заземлителя/протектора, кг |
зависит от заказа |
зависит от заказа |
| Диапазон рабочих температур, С° |
-60…+60 |
-60…+60 |
КИП ПВЕК с УЗЗ упаковываются в упаковку –
полиэтиленовую пленку (ГОСТ 10354), предотвращающую их свободное перемещение и
повреждение при транспортировке. При этом каждый КИП УЗЗ перед этим
упаковывается в индивидуальную бумажную упаковку. КИП УЗЗ укладывают в ящик
вместе с заземлителями и кабелем.
|
