Контрольно-измерительные пункты КИП ПВЕК Тип-2В
“Винчестер” (линейный, промплощадка)
Для установки на промышленных площадках и
на линейной части трубопровода, изготавливается модифицированный КИП
ПВЕК Тип-2В “винчестер” с
выдвижной верхней частью.

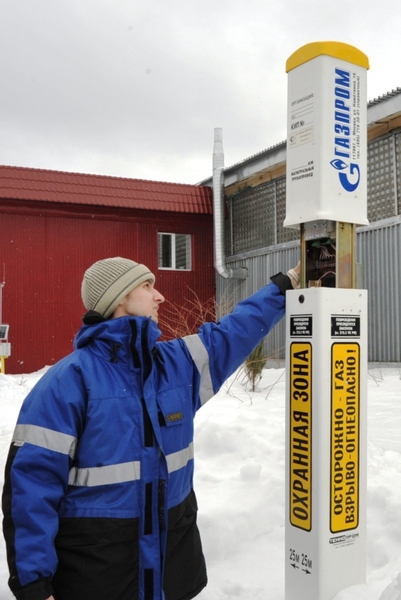

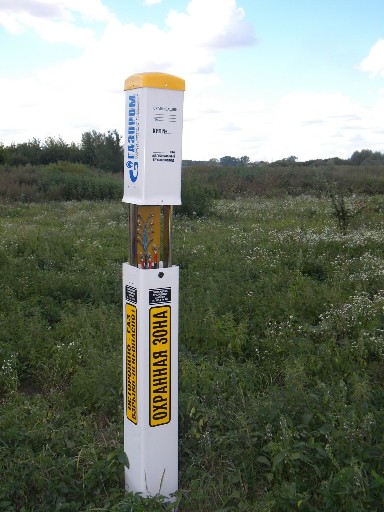

КИП ПВЕК Тип-2B представляет собой
четырёхгранную стойку (в сечении квадрат со стороной 200±10, мм) из
негорючего атмо-сфероустойчивого пластика с информационной маркировкой и
выдвижной верхней частью.
Верхняя выдвижная часть “винчестер”
предназначена для установки устройств (блока коррозионного мониторинга
и других элементов ЭХЗ) и оборудована запорным механизмом.
Технические характеристики
| Высота стойки, мм |
1800 – 2500 |
| Ширина грани, мм |
200 ± 10 |
| Вес, кг |
13,5 ± 1,5 |
| Толщина стенки, мм |
4 ± 0,5 |
| Диапазон рабочих температур, С° |
-60…+60 |

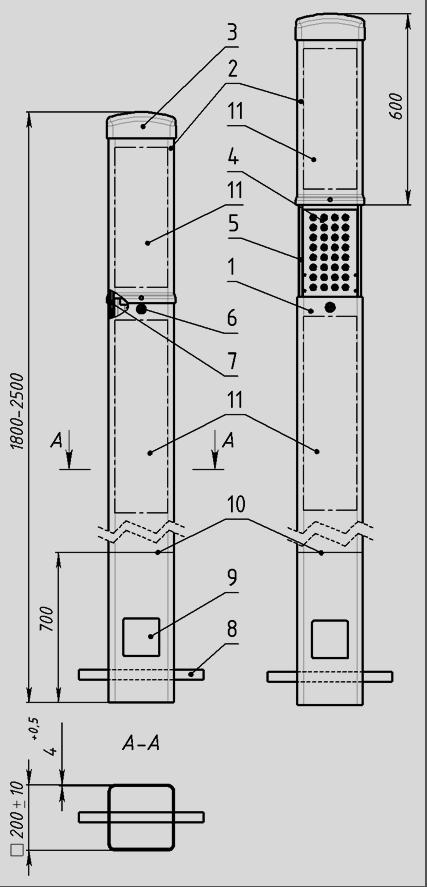

- Стойка
- Выдвижная часть
(«винчестер»)
- Сигнальный
колпак
- Клеммная панель
- Направляющие
полозья
- Замок
- Защелка
- Устройство,
препятствующее свободному изъятию КИП из грунта
- Отверстие для
ввода кабеля
- Линия
заглубления стойки КИП в грунт
- Место для
размещения информационных надписей

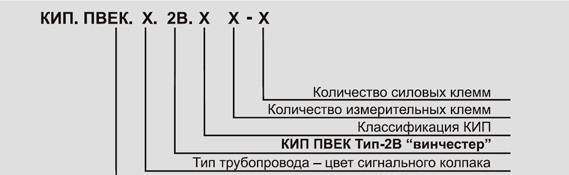

Используется следующее условное
обозначение:
|
