Корунд-НШ Нормирующий шлюз передачи данных / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Корунд-НШ

Тип:
Нормирующий шлюз передачи данных

ТУ:


Краткое тех. описание:
Шлюз подключается к последовательному порту компьютера и обеспечивает гальваническую развязку между ним и барьерами искрозащиты КОРУНД-М560.

Цена Корунд-НШ:
Уточняйте по телефону или через обратную связь.

Нормирующий шлюз передачи данных Корунд-НШ

Нормирующий шлюз передачи данных между последовательным портом компьютера и активным барьером искрозащиты с гальванической развязкой  КОРУНД-М560. Шлюз подключается к последовательному порту компьютера и обеспечивает гальваническую развязку между ним и барьерами искрозащиты КОРУНД-М560. Барьеры соединяются с шлюзом витой парой с экраном. Одновременно к шлюзу могут быть подключены до 32 барьеров искрозащиты  КОРУНД-М560 или других преобразователей, имеющих интерфейс связи RS485. Для защиты входных цепей шлюза от возможного появления сетевого напряжения на линиях связи имеется клемма заземления.
Основой нормирующего шлюза передачи данных КОРУНД-НШ является преобразователь МАХ1408В фирмы MAXIM (США), который имеет в составе преобразователь напряжения, позволяющий гальванически изолировать внешние цепи микросхемы, обращенные к линии связи.
Для блокировки передатчика микросхемы на время приема информации используется сигнал RTS последовательного порта.

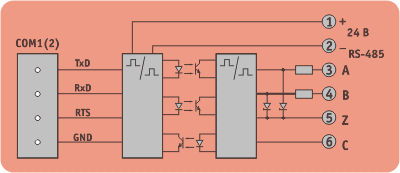

Схема подключения нормирующего шлюза передачи данных Корунд-НШ

Схема подулючения нормирующего шлюза передачи данных КОРУНД-НШ. Продукция стэнли - датчики давления, блоки питания датчиков, барьеры искрозащиты

Нормирующий шлюз передачи данных Корунд-НШ. Внешний вид


Нормирующий шлюз
передачи данных Корунд-НШ.
Внешний вид

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОРМИРУЮЩЕГО ШЛЮЗА ПЕРЕДАЧТ ДАННЫХКОРУНД-НШ

Напряжение питания постоянного тока, В 24±0.48
Входной интерфейс (со стороны компьютера) RS232C
Выходной интерфейс (состороны линии связи) RS485
Максимальная скорость передачи информации, Кбит/c 115.2
Нестабильность выходного напряжения, %, не более 2
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Минимальное значение согласующего резистора, Ом 27
Ток потребления при Rсогл > 100 кОм, мА, не более 50
Ток потребления, мА при Rсогл =54 Ом, не более 100
Диапазон рабочих температур,°С 0....+60
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30
 Габаритно-присоединительные размеры нормирующего шлюза Корунд-НШ



Нормирующий шлюз Корунд-НШ. Габаритно-присоединительные размеры
