КОРУНД-ИКМ Измеритель-калибратор преобразователей давления и температуры / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КОРУНД-ИКМ

Тип:
Измеритель-калибратор преобразователей давления и температуры

ТУ:


Краткое тех. описание:
Измеритель-калибратор преобразователей давления и температуры КОРУНД-ИКМ предназначен для контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода) с унифицированными выходными сигналами 0—5, 4—20 мА.

Цена КОРУНД-ИКМ:
Уточняйте по телефону или через обратную связь.

Измеритель-калибратор преобразователей давления и температуры Корунд-ИКМ

Измеритель-калибратор преобразователей давления и температуры КОРУНД-ИКМ(в дальнейшем — ИКМ) предназначен для контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода) с унифицированными выходными сигналами 0—5, 4—20 мА.

Измеритель калибратор датчиков давления  и температуры ИКМ

Отличительными особенностями измерителя-калибратора датчиков давления и температуры КОРУНД-ИКМ являются следующие:

  • повышенная точность измерения токовых выходных унифицированных сигналов;
  • возможность измерения выходного напряжения термопар в диапазоне 0…200 мВ;
  • возможность измерения сопротивления терморезисторов в диапазоне 0…200 Ом;
  • измерение выходного напряжения мостовых тензопреобразователей;
  • шаг установки выходного тока в режиме калибратора понижен до 1 мкА.

Технические характеристики

Диапазон измерения входных сигналов, мА

0 — 20; 0 — 5

Входное сопротивление, Ом, не более

75

Предел допускаемой погрешности, % времени измерения тока

0,03

Предел допускаемой основной погрешности в режиме измерения напряжения и сопротивления, %, не более

0,1

Дополнительная погрешность в рабочем диапазоне температур от -10°С до +50°С, %10°, не более

0,03

Напряжение питания для подключаемых датчиков

24±1,2

Диапазон изменения выходного сигнала в режиме калибратора, мА

0...20,5

Шаг изменения выходного сигнала в режиме калибратора, мкА

1 или 80

Предел допускаемой основной погрешности установки требуемого значения тока в режиме калибратора, %, не более

0,05

Предел допускаемой дополнительной погрешности установки требуемого значения тока в рабочем диапазоне температур, %

0,05

Пульсация выходного сигнала в частотном диапазоне 10 Гц...1 МГц, %, не более

0,1

Предельное сопротивления нагрузки в режиме калибратора, Ом, не более

300

Напряжение питания источника постоянного тока, В

6±0,3

Потребляемый ток при нулевом входном или выходном сигнале, мА, не более

120

Масса, кг, не более

0,5

Климатическое исполнение по ГОСТ 15150

УХЛ-З (при температуре окружающей среды от -10°С до +60°С и относительной влажности от 30 до 80%)

При эксплуатации блоков допускаются воздействия:

  • синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
  • магнитных полей постоянного и переменного токов с частотой (50±1)Гц и напряженностью до 400 мА;
  • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.

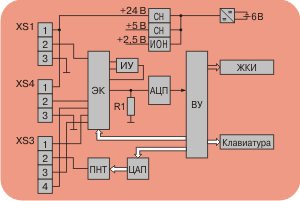

Схема измерителя-калибратора преобразователей давления и температуры КОРУНД-ИКМ

Измеритель-калибратор датчиков ИКМ. Функциональная схема
