Наименование:
Корунд-РДИ

Тип:
Реле давления

ТУ:


Краткое тех. описание:
Реле давления Корунд-РДИ предназначено для формирования управляющих сигналов посредством замыкания (размыкания) электрической цепи при достижении заданного уровня давления.

Цена Корунд-РДИ:
Уточняйте по телефону или через обратную связь.

Реле давления (датчик давления с релейным выходом) Корунд-РДИ

   Реле давления Корунд-РДИ предназначено для формирования управляющих сигналов посредством замыкания (размыкания) электрической цепи при достижении заданного уровня давления.
   К выходным контактам реле давления  Корунд-РДИ могут быть подключены различные исполнительные механизмы:

  • насосы
  • клапаны
  • задвижки
  • другие механизмы.

   Реле давления (датчики давления с релейным выходом) Корунд-ДИ-001-Р выпускаются с верхними пределами измерения давления Рном от 20 кПа  до 60 МПа.
  Уровень срабатывания задается трехпозиционным переключателем,  установленным на плате внутри корпуса датчика-реле давления.
При этом уровень срабатывания Реле давления может быть задан в размере от 100% Рном до 30% Рном с шагом 10%:

 Положение переключателя Pном
0 0 0 0 0 1 1 0 0 1 0 1 0 1 0 0 1 1 1 1 0 1 1 1
  • 100% (Pном)
  • 90%
  • 80%
  • 70%
  • 60%
  • 50%
  • 40%
  • 30%
    от верхнего предела
    измеряемого давления Pном.
Реле давления Корунд-РДИ. Внешний вид



Реле давления Корунд-РДИ. Внешний вид со снятой крышкой

Технические характеристики реле давления Корунд-РДИ
Гистерезис срабатывания от верхнего предела измерения 5%
Выходной сигнал Замыкание (размыкание) контактов
электромеханического реле с
повышенной нагрузочной способностью
Питание      Источник постоянного тока 24...36 В.
Потребляемая мощность, Вт, не более 0,6
Коммутируемая нагрузка, не менее 7,5А;  250V
Количество срабатываний, не менее 2·107
Диапазон рабочих температур, °С: - 40...+ 80
Степень защиты IP65
Масса, г, не более 170
Присоединение к магистралям давления М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
 G1/2''
 G1/4''
K1/2''
 K1/4''
другие варианты
Средний срок службы, лет   15
Материал, контактирующий с измеряемой средой 316L

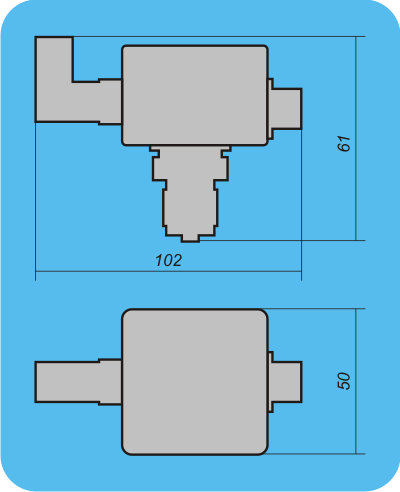

Габаритно-присоединительные размеры реле давления Корунд-РДИ

Реле давления Корунд-РДИ. Габаритно-присоединительные размеры

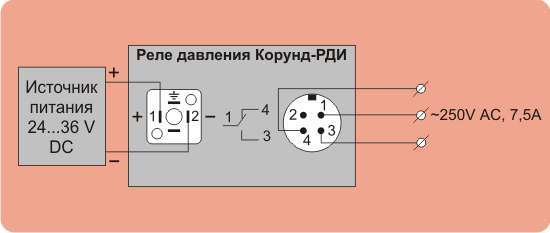

Схема внешних электрических соединений реле давления Корунд-РДИ
Реле давления Корунд-РДИ. Схема внешних электрических соединений

Контакты 1, 4 нормально замкнуты
Контакты 1, 3 нормально разомкнуты
