Корунд-ДИГ-001 Датчик гидростатического давления / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Корунд-ДИГ-001

Тип:
Датчик гидростатического давления

ТУ:


Краткое тех. описание:
Промышленный малогабаритный датчик давления гидростатического Корунд-ДИГ-001 (измерительный преобразователь гидростатического давления) предназначен для измерения гидростатического давления жидких сред.

Цена Корунд-ДИГ-001:
Уточняйте по телефону или через обратную связь.

Датчик гидростатического давления Корунд-ДИГ-001

Промышленный малогабаритный датчик давления гидростатического Корунд-ДИГ-001 (измерительный преобразователь гидростатического давления) предназначен для измерения гидростатического давления жидких сред.

Датчики гидростатического давления КОРУНД-ДИГ-001 применяются в следующих областях:

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли, где находят применение датчики гидростатического давления КОРУНД-ДИГ-001:

  • нефтяная промышленность;
  • химическая промышленность;
  • энергетика
  • жилищно-коммунальное хозяйство;
  • пищевая промышленность;
  • другие отрасли.

Датчики давления КОРУНД-ДИГ-001 работают со вторичной аппаратурой, имеющей унифицированный входной токовый сигнал.
Датчик давления Корунд-ДИГ-001 сертифицирован Федеральным агентством по техническому регулированию и метрологии РФ и внесен в реестр средств измерения под № 1446-05.

Датчик измерения гидростатического давления КОРУНД-ДИГ-001, преобразователь гидростатического давления КОРУНД-ДИГ-001

Датчик гидростатического давления Корунд-ДИГ-001. Внешний вид

Датчики давления КОРУНД-ДИГ-001 имеют малый диаметр, что позволяет использовать их для измерения давления в скважинах различного диаметра. Специальный соединительный кабель компенсирует изменение внешнего атмосферного давления. В датчике давления Корунд-ДИГ-001 использованы схемотехнические решения, позволяющие компенсировать изменение температуры окружающей среды и нелинейность характеристик чувствительного элемента датчика давления.

Технические характеристики датчика гидростатического давления Корунд-ДИГ


Диапазон измерения давления

от 0…6 кПа до 0…2,5 МПа

Допустимая перегрузка

2 Рном

Предел допускаемой основной погрешности, %

0,25;
0,5;
 1,0

Температурная погрешность в диапазоне компенсации, %, не более

0,15

Диапазон допустимых температур измеряемой среды,°С:

-40…+125

Повторяемость, гистерезис, %

0,05

Напряжение питания, В

12…36
Выходной сигнал
0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В

Защита от влаги и пыли

IP65 (IP68)

Материал корпуса

сталь 12Х18Н10Т

Материал мембраны

316L

Масса, г

89
115

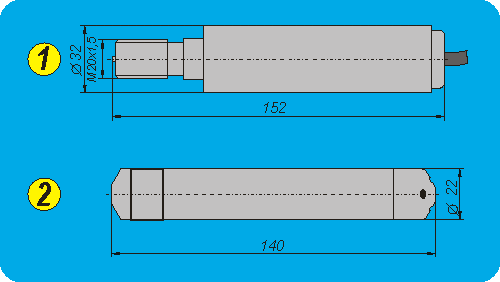

 Габаритно-присоединительные размеры датчика гидростатического давления Корунд_ДИГ-001

Датчик измерения гидростатического давления КОРУНД-ДИГ-001, преобразователь гидростатического давления КОРУНД-ДИГ-001

  1. КОРУНД-ДИГ-001 - датчик давления в диапазоне 0,04-10 МПа,
  2. КОРУНД-ДИГ-001 - датчик давления в диапазоне свыше 2,5 МПа.
