ДМ Модификация 1 Манометр общетехнический с трубчатой пружиной / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДМ Модификация 1

Тип:
Манометр общетехнический с трубчатой пружиной

ТУ:


Краткое тех. описание:
Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и др).

Цена ДМ Модификация 1:
Уточняйте по телефону или через обратную связь.

Манометр общетехнический с трубчатой пружиной

Тип ДМ Модификация 1
Комментарий

ОБЩИЕ СВЕДЕНИЯ:

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и др).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр корпуса:
40; 50; 63; 80; 100; 160; 250.
Класс точности:


диаметр
корпуса

40

50

63

100

160

250

класс
точности

2,5

2,5

1.5
2.5

1,0
1,5

1,0
1,5

1,5

Дополнительная погрешность при изменении темпера-
туры окружающей среды от 20±2 °С в диапазоне рабо-
чих температур на каждые 10 °С составляет не более
± 0,6 %.

Диапазоны измерений:
-1 ... 0 (0.6, 1.5, ... , 24), 0 ... (0.6, 1, ... , 1000) бар, кгс/см2,
x 0.1 МПа или другие эквивалентные единицы измере-
ния давления.
Допустимые температуры:
Окружающая среда: - 40…+60 °С.
Измеряемая среда: максимум +160 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление от 25 до 75% от конечного значе-
ния шкалы.
Присоединение:
Медный сплав.
Измерительный элемент:
Трубчатая пружина Бурдона, медный сплав.
Передаточный механизм:
Медный сплав.

Присоединения:

диаметр
корпуса

резьба

40

М10x1; G1/8; 1/8 NPT

50

М10x1; G1/8; 1/8 NPT; М12x1.5; G1/4; 1/4 NPT

63

М12x1.5; G1/4; 1/4 NPT

80

М12x1.5; G1/4; 1/4 NPT

100

М20х1,5; G1/2; 1/2 NPT; G3/8; 3/8 NPT

160

М20х1,5; G1/2; 1/2 NPT; G3/8; 3/8 NPT

250

М20х1,5; G1/2; 1/2 NPT


Циферблат:
Алюминий белого цвета, с ограничительным штифтом,
шкала черного цвета.
Стрелка:
Алюминий черного цвета.
Корпус:
Сталь черного цвета – стандарт: сталь красного, синего,
белого цвета – заказ.
Степень защиты приборов от воздействия твердых
частиц, пыли и воды:
IP 43, IP 54
Стекло:
Инструментальное стекло, органическое стекло.
Кольцо:
Сталь черного цвета.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород.
Дизайн шкалы по запросу Заказчика (цветные, комбини-
рованные шкалы).
Дополнительные специальные шкалы фреоновые и др.
Задний крепежный фланец.
Передний (фронтальный) крепежный фланец.
Скоба для крепления на панели.
Проверка гелием.
Поверка.

ГАБАРИТНЫЕ РАЗМЕРЫ:

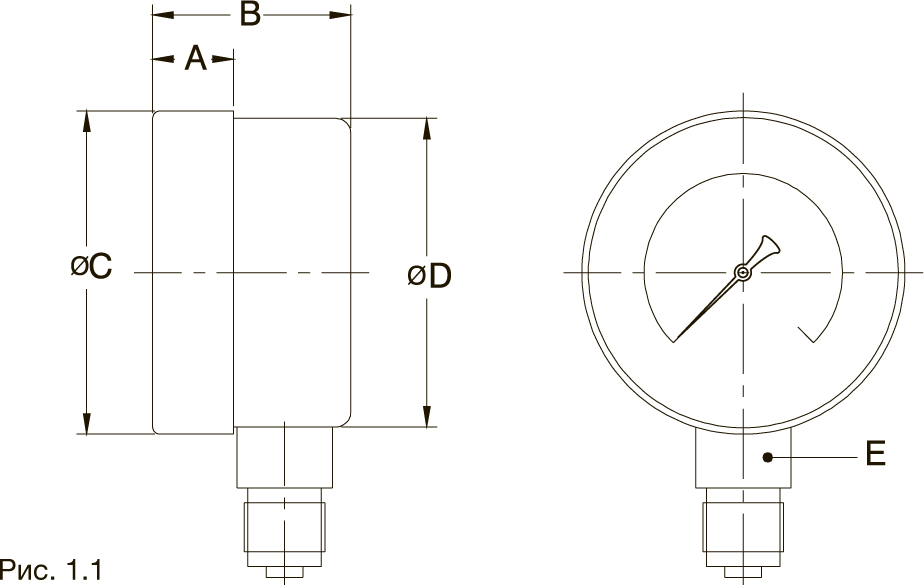

Исполнение Р (радиальный)



НД

A

B

0 С

0 D

E

Вес в гр (с коробкой)

40

10

26.5

44

42

12

81.5

50

10

29

53

52

14

101.0

63

12

29

63

62

14

120.0

80

12

35

78

76

14

195.0

100

13

35

100

98

22

443.0

160

16

43

160.5

158

22

695.0

250

37.5

51

252

249

22

1 580.0

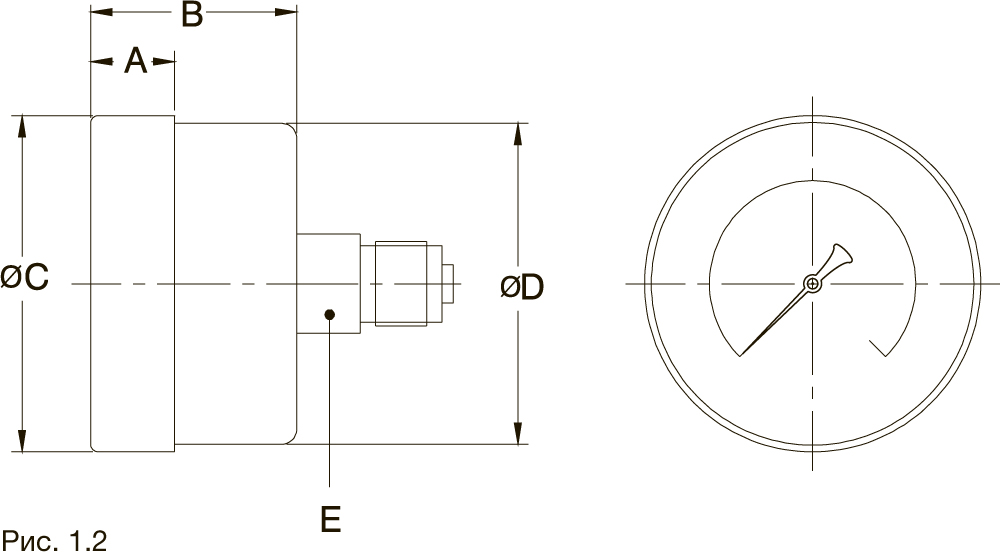

Исполнение Т (осевой)



NS

A

B

0 С

0 D

E

Вес в гр (с коробкой)

40

7

24

42

41

12

69.0

50

11

29

54

52

14

148.0

63

12

29.5

67

65.5

14

174.0

80

12

35

78

76

14

190.0

100

13

36

100

98

22

440.0

160

16

43

160.5

158

22

662.5

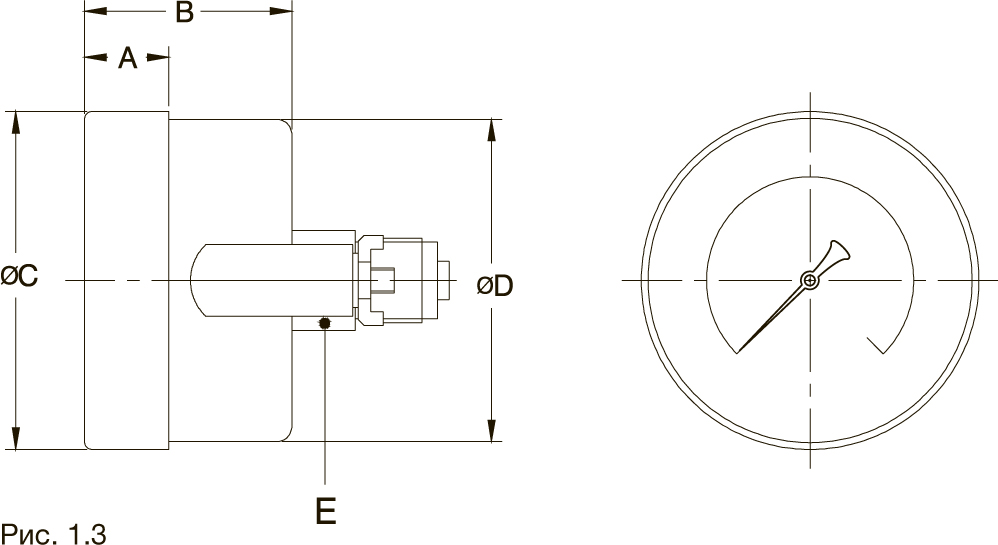

Исполнение ТC (осевой со скобой)



NS

A

B

0 С

0 D

E

Вес в гр (с коробкой)

40

7

24

42

41

12

120.0

50

11

29

54

52

14

210.0

63

12

29.5

67

65.5

14

240.0

100

13

36

99

97

22

410.0

160

16

43

165

164

22

720.0

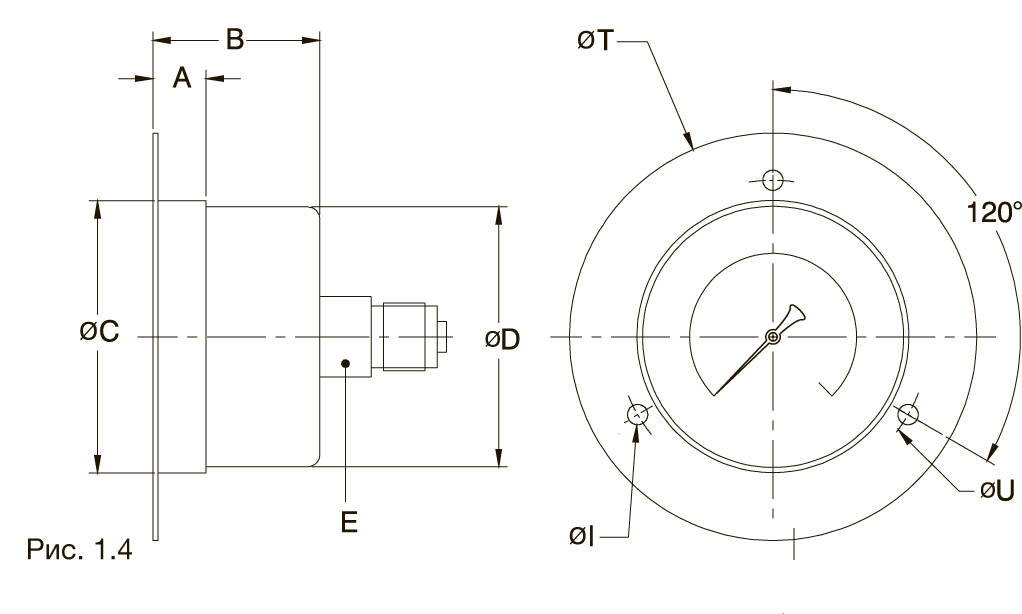

Исполнение ТПФ (осевой с передним фланцем)



NS

A

B

0 С

0 D

E

0 T

0 U

0 I

Вес в гр (с коробкой)

50

11

29

54

52

14

90

74

4

175.0

63

12

31

63

62

14

90

76

4

210.0

100

14

33

99

97

22

134

117

4

465.0

160

16

37

165

164

22

184

170

5

720.0

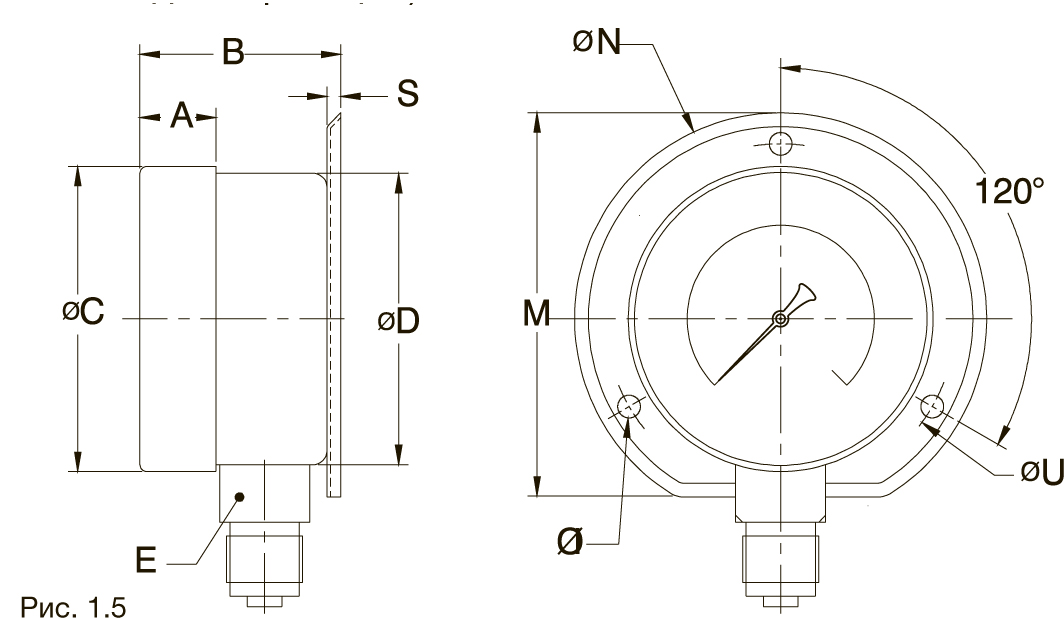

Исполнение РЗФ (радиальный с задним фланцем)



NS

A

B

0 С

0 D

E

M

S

0 N

0 U

0 I

Вес в гр (с коробкой)

63

12

30

63

62

14

80

5

88

76

5

160.0

80

12

40

78

76

15

100

5

115

98

8

250.0

100

13

36

99

97

22

117

1.2

132

118

6

455.0

160

16

47.5

165

154

22

181

7

195.5

-

-

729.5

250

37.5

55

252

259

22

280

8

288.5

-

-

2300

Основные диапазоны показаний
Таблица №1

Диапазон измерения

Номинальный диаметр корпуса

(бар, кгс/см2, x 0.1 МПа)

40

50

63

80

100

160

250

0 ... 0,6

-

+

+

+

+

+

+

0 ... 1

-

+

+

+

+

+

+

0 ... 1,6

+

+

+

+

+

+

+

0 ... 2,5

+

+

+

+

+

+

+

0 ... 4

+

+

+

+

+

+

+

0 ... 6

+

+

+

+

+

+

+

0 ... 10

+

+

+

+

+

+

+

0 ... 16

+

+

+

+

+

+

+

0 ... 25

+

+

+

+

+

+

+

0 ... 40

+

+

+

+

+

+

+

0 ... 60

-

+

+

+

+

+

+

0 ... 100

-

+

+

+

+

+

+

0 ... 160

-

+

+

+

+

+

+

0 ... 250

-

+

+

+

+

+

+

0 ... 400

-

+

+

+

+

+

+

0 ... 600

-

-

-

-

+

+

+

0 ... 1000

-

-

-

-

+

+

+

-1 ... 0

-

+

-

-

+

+

+

-1 ... 0,6

-

-

-

-

+

+

+

-1 ... 1,5

-

-

-

-

+

+

+

-1 ... 3

-

-

-

-

+

+

+

-1 ... 5

-

-

-

-

+

+

+

-1 ... 9

-

-

-

-

+

+

+

-1 ... 15

-

-

-

-

+

+

+

-1 ... 24

-

-

-

-

+

+

+

 + - приборы изготавливаются
- - приборы не изготавливаются

Пример оформления заказа.

Пример 1
ДМ - 1 – 100 Р (0...16) кгс/см2, Кл. 1,5 М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ),
модификация 1 (1), диаметр корпуса 100 мм (100), испол-
нение радиальное (Р), диапазон показаний 0...16 кгс/см2
(0...16кгс/см2), класс точности 1,5 (Кл. 1,5), присоедине-
ние штуцер с наружной резьбой М20х1,5 (М20х1,5), да-
лее по запросу могут указываться дополнительные оп-
ции, через /

Пример 2
ДМ - 1 - 160 РЗФ (0...1,0 МПа) М20х1,5 / поверка
Манометр деформационный с трубчатой пружиной (ДМ),
модификация 1 (1), диаметр корпуса 160 мм (160), ис-
полнение радиальное с задним фланцем (РЗФ), диапа-
зон показаний 0 ... 1,0 МПа (0 ... 1,0 МПа), класс точно-
сти 1,5 (0-16кгс/см2), присоединение штуцер с наружной
резьбой М20х1,5 (М20х1,5), далее по запросу могут ука-
зываться дополнительные опции, через /, пример - По-
верка манометра

Пример 3
ДМ - 1 - 063 Т (0... 25) бар, кл. 1,5 / опции
Манометр деформационный с трубчатой пружиной (ДМ),
модификация 1 (1), диаметр корпуса 63 мм (063), испол-
нение тыльное (осевое) (Т) (Р), диапазон показаний 0...25
бар (0...25 бар), класс точности 1,5 (Кл. 1,5), присоедине-
ние штуцер с наружной резьбой G? (G?), далее по за-
просу могут указываться дополнительные опции, через /

Пример 4
ДМ - 1 - 063 ТПФ (0...10) кгс/см2, М12х1,5, 1,5 / поверка
Манометр деформационный с трубчатой пружиной
(ДМ), модификация 1 (1), диаметр корпуса 63 мм (063),
исполнение осевое с передним фланцем (ТПФ), диапа-
зон показаний 0...10 кгс/см2 (0...10 кгс/см2), класс точ-
ности 1,5 (Кл. 1,5), присоединение штуцер с наружной
резьбой М12х1,5 (М12х1,5), далее по запросу могут ука-
зываться дополнительные опции, через /, пример - По-
верка манометра
