Наименование:
ТМТБ BD

Тип:
Термоманометр

ТУ:


Краткое тех. описание:
Термоманометр ТМТБ - БД – комбинированный прибор, для измерения давления и температуры.

Цена ТМТБ BD:
Уточняйте по телефону или через обратную связь.

Термоманометр ТМТБ BD

ОБЩИЕ СВЕДЕНИЯ:
Термоманометр ТМТБ - БД – комбинированный прибор, для измерения давления и температуры. Прибор предназначен для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, обычно применяют отдельно манометр и термометр. Объединив эти два прибора в одном корпусе, мы получили комбинированный прибор, получивший название «термо-манометр». Конструктивно термоманометр объединяет 2 прибора: манометр и биметаллический термометр. Наш термоманометр имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «БД» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100мм. Наши термоманометры могут быть осевыми и радиальными. Длина погружаемой части также может варьироваться по заказу клиента. Все термоманометры комплектуются обратным клапаном. Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора, с другой стороны выполняет функцию крана,что позволяет демонтировать термоманометр без остановки технологического процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса: cталь, корпус, крашенный черного цвета.
Материал штока: латунь.
Варианты присоединения: радиальное, осевое.Диаметры корпуса: 80; 100 мм.
Длины штока: 46; 64; 100; 150 мм.
Стандартные диапазоны измерения температуры: 0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6МПа; 0…2,5 МПа.
Погрешность: ±2,5 %.
Обратный латунный клапан с резьбой G? (нар) поставляется с прибором.
Область применения:- водоснабжение,
                              - теплоснабжение.
                              - вентиляция
                              - кондиционирование

Технические параметры:
Чувствительный элементы: биметаллическая спираль, трубка Бурдона.Температура окружающей среды: -40… +60°C.
Материал корпуса: сталь, корпус, крашенный черного цвета.
Стекло: инструментальное стекло.
Уплотнение: витон.
Циферблат: алюминий.
Стрелки: алюминий.
Диаметры корпуса: 80; 100 мм.
Степень защиты: IP 42.
Варианты присоединения: радиальное, осевое.Материал штока: латунь.
Длины штока: 46; 64; 100 мм.
Резьба присоединения прибора: G? (нар).
Резьба присоединения обратного клапана: G? (вну) x G? (нар).
Стандартные диапазоны измерения температуры: 0…+120, 0…+150 °C.
Стандартные диапазоны измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа; 0…1 МПа; 0…1,6МПа; 0…2,5 МПа.
Максимальная температура измеряемой среды: 0…+160 °C.
Погрешность: 2.5 %.
Максимальное давление на обратном клапане: 40 бар.
Материал обратного клапана: латунь.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ:

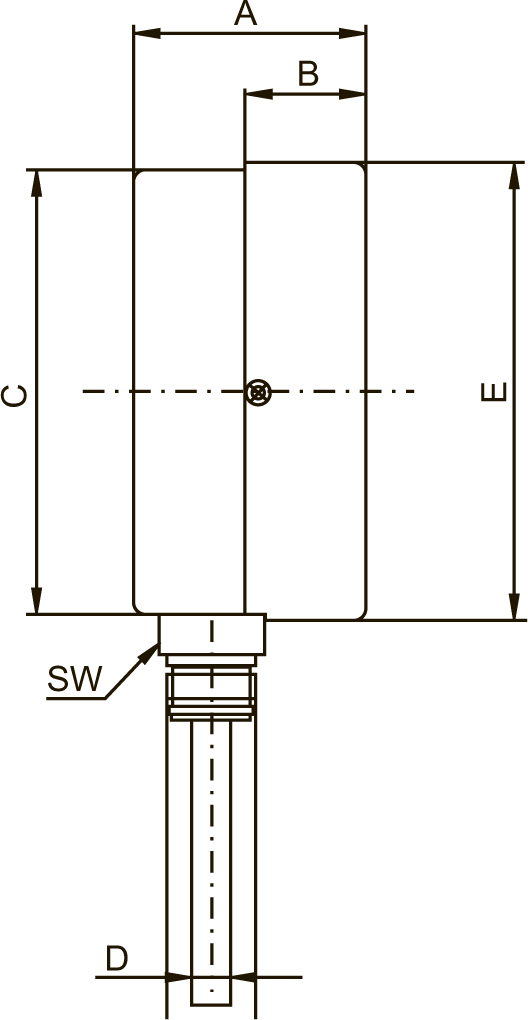

Радиальное присоединение:





Диаметркорпуса:



A



B



C



E



D



SW

Вес,гр

80

30

14

80

82

8

22

330

100

38

16

98

100

8

22

390

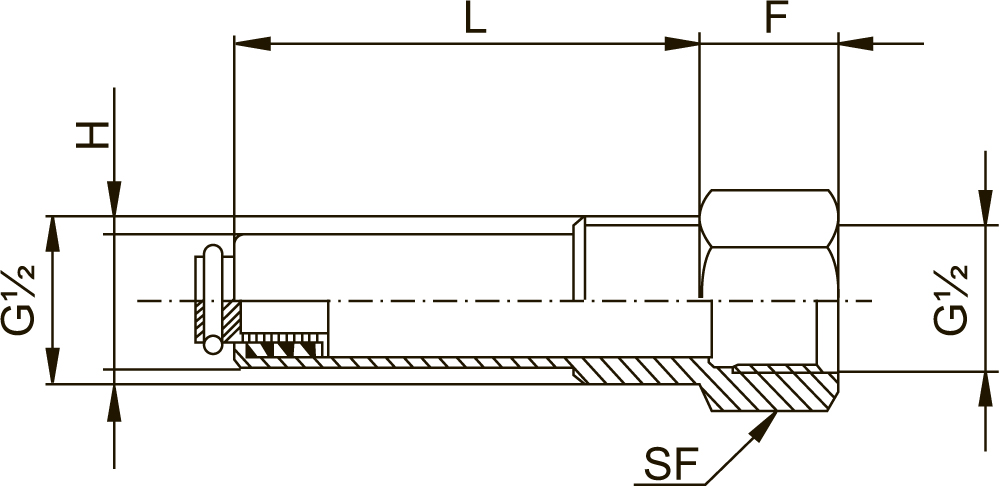

Обратный клапан для термоманометра из латуни:





L



F



SF



H



Вес, гр

46/64/100/150

17

24

18

80

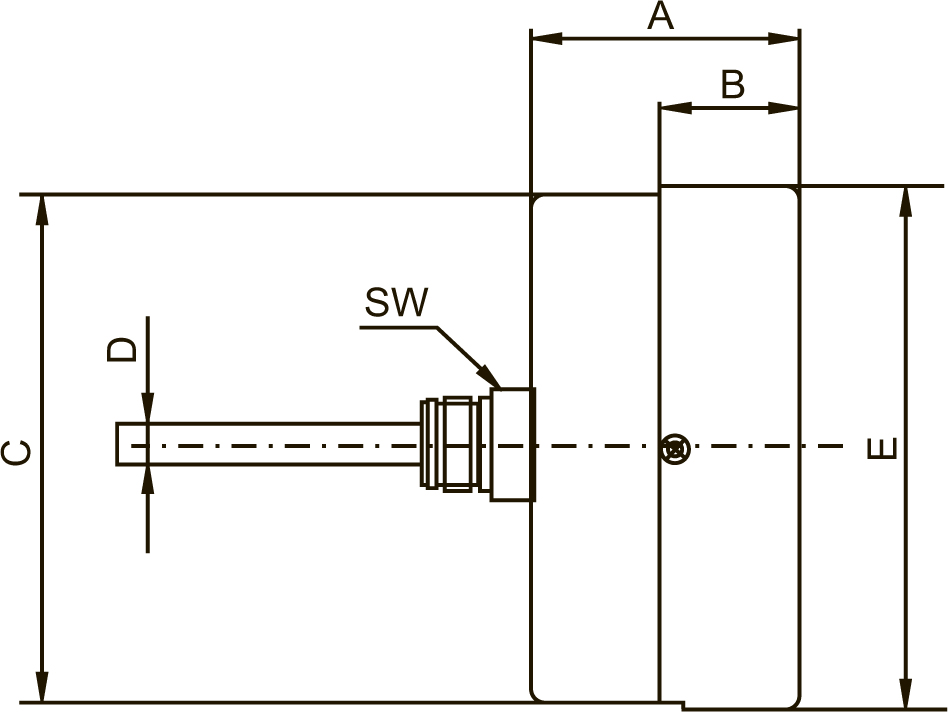

Осевое присоединение:




Диаметркорпуса:



A



B



C



E



D



SW

Вес,гр

80

30

14

80

82

8

22

330

100

38

16

98

100

8

22

390

Пример оформления заказа:
Тип прибора, марка: ТМТБ-БД.
Диаметр корпуса: 80 мм – 31;100 мм - 41.
Тип присоединения: радиальное: Р; осевое (тыльное): Т.
Длина погружной части: 46 мм - стандарт, в коде заказа не указывается; 64 мм - 2; 100 мм - 3; 150 мм – 4.
Диапазон измерения температуры: 0…+120, 0…+150 °C.
Диапазон измерения давления: 0…0,25 МПа; 0…0,4 МПа; 0…0,6 МПа;0…1 МПа; 0…1,6 МПа; 0…2,5 МПа.
Резьба присоединения: G? (нар).
Погрешность: 2.5 %.

Примеры:
ТМТБ-БД-31Р(0-120)(0-0,25МРа)G?.2,5
ТМТБ-БД-31Т(0-120)(0-0,4МРа)G?.2,5
ТМТБ-БД-41Р(0-120)(0-0,6МРа)G?.2,5
ТМТБ-БД-41Т(0-120)(0-1,6МРа)G?.2,5
ТМТБ-БД-31Р-2(0-120)(0-1МРа)G?.2,5
ТМТБ-БД-31Р-3(0-150)(0-0,4МРа)G?.2,5
