DE Мембранный разделитель сред / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DE

Тип:
Мембранный разделитель сред

ТУ:


Краткое тех. описание:
Разделители сред  DE (молочные гайки) предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы. Специально предназначены для пищевой, пивоваренной, молочной и фармацевтической промышленности. Соответствуют специальным требованиям гигиены, действующим на этих производствах.

Цена DE:
Уточняйте по телефону или через обратную связь.

Мембранный разделитель сред, DE

Краткие технические данные:

Материал корпуса разделителя: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Материал накидной гайки, винтов:  нержавеющая сталь 316 SS.
Уплотнение:  силиконовая прокладка.
Диапазон измерения давления:  -1…0 & 0…40 бар.
Температура измеряемой среды:  зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: DIN (25, 32, 40, 50, 80), SMS (1.5, 2”),
                                                                       RJT/APV (1.5, 2”), IDF/ISS (1.5, 2”).
Резьба присоединения прибора:  G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).

Общие сведения:

Разделители сред  DE (молочные гайки) предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы. Специально предназначены для пищевой, пивоваренной, молочной и фармацевтической промышленности. Соответствуют специальным требованиям гигиены, действующим на этих производствах.

Области применения:

- Молочная промышленость
- Пивоваренная промышленость
- Пищевая промышленость
- Перерабатывающая промышленность

Отличительные особенности:

- Изготовлен полностью из нержавеющей стали
- Легкая и простая установка
- Мембрана имеет надежную сварную конструкцию
- Разработан для пищевой, молочной, пивоваренной промышлености

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DE.
- Вид резьбы на накидной гайки: стандарт – M - внутренняя резьба;
                                                                      заказ – F -  наружная резьба.
- Стандарт, по которому изготавливается мембранный разделитель:  стандарт -DN  - DIN 11851;
                                        заказ – KI – SMS;
                                                      KJ – RJT/APV;
                                                      KK – IDF/ISS.
- Номинальный диаметр разделителя:  для  DIN - 25, 32, 40, 50, 80;
                                        для SMS,  RJT/APV, IDF/ISS  - 1.5”, 2”.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), G1/4 (вну),
                                                                      заказ – М20х1,5 (вну), М12х1,5 (вну).
- Материал корпуса разделителя:  стандарт - CL - нержавеющая сталь 316 SS;
                                                                       заказ – CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS.
- Материал уплотнения:  стандарт – VU – силикон;
                                                        заказ – VI – фторопласт.

Габаритные и присоединительные размеры:

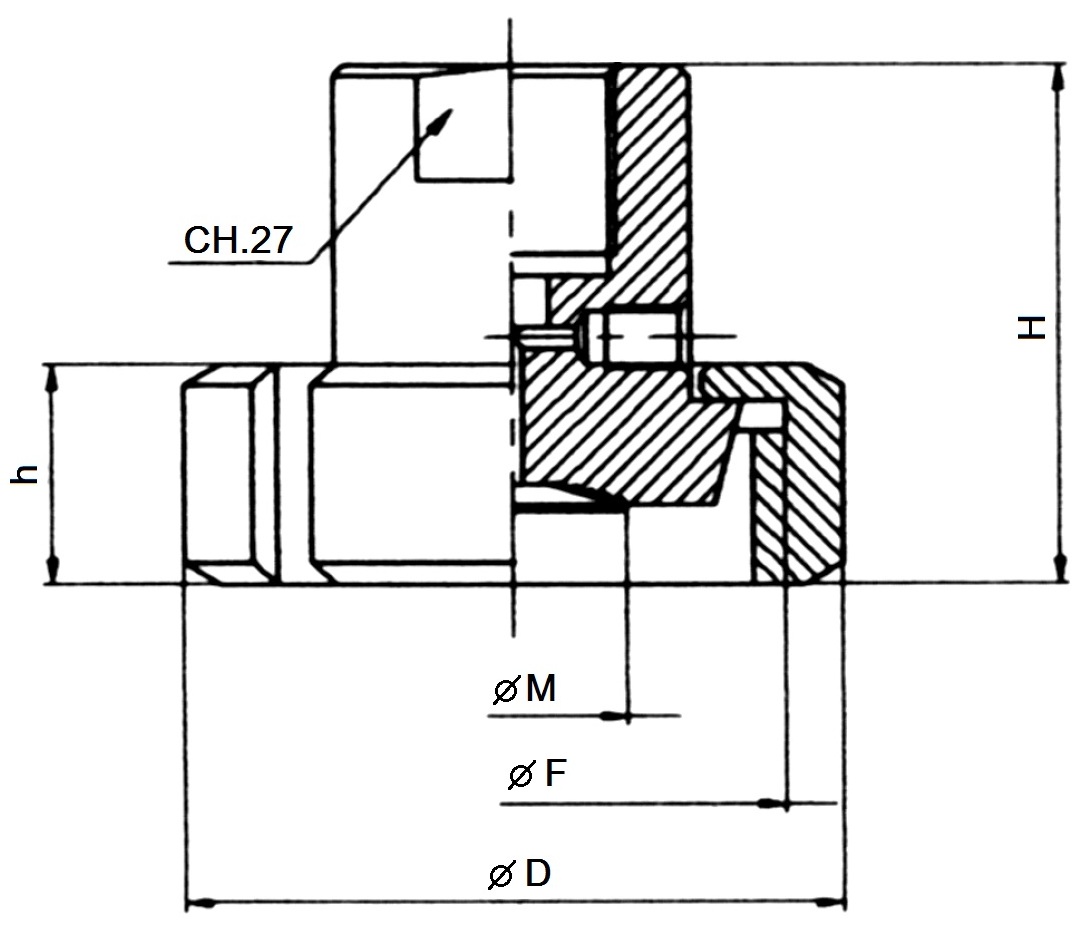

         внутренняя резьба на накидной гайки




 DIN 11851

  DN

H

h

D

M

F(DIN 405)

25

49.5

21

63

22

Rd52x1/6

32

48

21

71

32

Rd58x1/6

40

50

21

78

36

Rd65x1/6

50

50

22

92

47

Rd78x1/6

80

55

29

127

71

Rd110x1/4

 SMS

DN

H

h

D

M

F(DIN 405)

1.5”

55

25

74

30

Rd60x1/6

2”

53

26

84

44.5

Rd70x1/6

RJT/APV

DN

H

h

D

M

F(DIN 405)

1.5”

54.5

30

Hex.64

30

1.5” RJT-F

2”

54.5

30

Hex.77

44.5

2” RJT-F


IDF/ISS

DN

H

h

D

M

F(DIN 405)

1.5”

54.5

30

Hex.64

30

1.5” IDF-F

2”

54.5

30

Hex.77

44.5

2” IDF-F

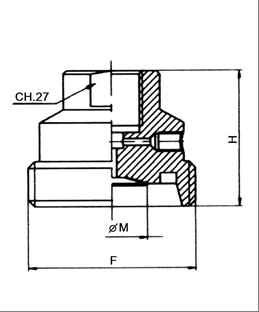

          наружная резьба на накидной гайки

DIN 11851



DN

H

M

F(DIN 405)

  25

42

22

Rd52x1/6

32

42

32

Rd58x1/6

40

42

36

Rd65x1/6

50

42

47

Rd78x1/6

80

42

71

Rd110x1/4



DN

H

M

F(DIN 405)

1.5”

43

30

Rd60x1/6

2”

43

44.5

Rd70x1/6



RJT/APV

DN

H

M

F(DIN 405)

1.5”

47.8

30

1.5” RJT-M

2”

47.8

44.5

2” RJT-M



IDF/ISS

DN

H

M

F(DIN 405)

1.5”

45

30

1.5” IDF-M

2”

45

44.5

2” IDF-M



Пример оформления заказа на примере стандартной модели:

DE-M-DN-25-G1/2(вну)-UJ-VU
