PIM 130 Модуль импульсного напряжения 1,2/50 мкс / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
PIM 130

Тип:
Модуль импульсного напряжения 1,2/50 мкс

ТУ:


Краткое тех. описание:
Испытания электрической прочности диэлектрика и уровня импульсных помех производятся для обеспечения безопасности персонала. Подобные испытания можно проводить с помощью модуля PIM 130.

Цена PIM 130:
Уточняйте по телефону или через обратную связь.

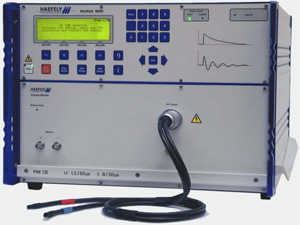

PIM 130 Модуль импульсного напряжения 1,2/50 мкс

Испытания электрической прочности диэлектрика и уровня импульсных помех производятся для обеспечения безопасности персонала. Подобные испытания можно проводить с помощью модуля PIM 130.

Безопасность оборудования для информационных технологий описывается стандартами IEC 60950 и UL 1950. Обычно испытаниям подвергается такое оборудование, как факсимильные и телефонные аппараты, копиры, компьютеры и автоматы для выдачи наличных денег.

В стандарте IEC приводится описание генератора с зарядным конденсатором емкостью 1 мкФ аналогичного в модуле PIM 130.

При проведении испытаний генератор напрямую подключается к разъему электропитания тестируемого оборудования, к телекоммуникационным портам и к портам прибора, при этом тестируемое оборудование находится без питания в нерабочем состоянии.

В соответствии с требованиями IEC60065 и IEC 61010 испытание на безопасность проходит аудио- и видеоаппаратура, а также электрическое измерительное, контрольное и лабораторное оборудование. Аналогичная схема используется для измерений по другим стандартам безопасности.

Измерительная платформа PSURGE 8000 выполняет все функции программирования, установленные стандартами IEC, UL и ITU без подключения внешнего компьютера.

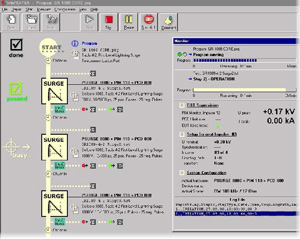

Программное обеспечение WinFEAT&R включает в себя пакет управляющих программ и программ для составления отчетов, способствует быстрой и эффективной настройке и функционированию испытательной системы. Выполнение измерительных процедур под управлением компьютера позволяет высвободить ресурсы.

Особенности

  • Незаземленный высоковольтный выход;
  • Форма импульса 1,2/50 мкс при сопротивлении 13 Ом и 40 Ом;
  • Амплитуда импульса напряжения 7,4 кВ;
  • Напряжение разряда 8 кВ;
  • Контроль импульсного напряжения и тока;
  • Собственное программное обеспечение WinFEAT&R.

Преимущества

  • Международное применение - Модуль специально создан для проведения измерений согласно стандартам IEC 60065, IEC 60950, IEC 61010, UL 1950 and ITU K.44, и превышая их требования.
  • Зарядное напряжение и импульсное напряжение - модуль PIM 130 может конфигурироваться для выбора зарядного или импульсного напряжения в зависимости от назначения.
  • Безопасно и легко - Высоковольтная секция, снабженная блокировкой и встроенным контроллером, позволят вашим операторам проводить измерения безопасно и легко.
  • Прочный и надежный - Выбор надежных компонентов гарантирует, что PIM 130 будет продолжать свою работу при интенсивном и напряженном режиме проведения измерений.
  • Формирование отчета - прибор автоматически создает отчет без подключения внешнего компьютера. Программа управления и составления отчета WinFEAT&R позволяет накапливать и сортировать данные в любом удобном для вас формате.

Области применения

  • Испытания на безопасность;
  • Оборудование для информационных технологий;
  • Аудио- и видеоаппаратура;
  • Электротехническое оборудование для лабораторного применения;
  • Прочие международные требования к импульсному напряжению.

Технические спецификации

Величина импульсного напряжения, кВ 0,2 - 7,4
Напряжение разряда, кВ 0,2 - 8
Сопротивление источника, Ом 13 и 40
Повторение максимального напряжения Длительность 5 секунд / 12 раз в минуту
Конденсатор зарядки, мкФ 1
Время нарастания импульса напряжения, мкс 1,2 мкс+30%
Длительность импульса напряжения, мкс 50+20%
Контроль напряжения Байонет, напряжение 1000/1, ток 100A/В
Полярность импульсов Положительная и отрицательная
Импульсный выход Высоковольтный разъем с предохранителем
Все нетто, кг 29
Ширина, Высота, Глубина, см 45 х 20 х 57

Объем поставки PIM 130 (код заказа 249976)

Импульсный модуль PIM 130 1 шт.
Высоковольтный магистральный кабель постоянного тока 1 м 1 шт.
Магистральный кабель Haefely 0,5 м 1 шт.
Кабель заземления 1 м 1 шт.
Кабель заземления 0,25 м 1 шт.
Руководство пользователя 1 шт.

Опции и аксессуары

  • PIM 120. Генератор импульсов до 7,4 кВ с временными характеристиками 10/700 мкс согласно IEC, UL и ITU. Номер заказа 249940;
  • Адаптер. Кабель с неразделанным окончанием (pig tail) и высоковольтным штепсельным разъемом длиной 1 м используется для непосредственного подключения PIM 130 к тестируемому оборудованию. Номер заказа 249967;
  • Высоковольтный разъем. Штепсельный разъем для импульсного выхода. Номер заказа 249243.
  • WinFEAT&R. Программное обеспечение для управления и составления отчетов, сочетается с версиями Windows 98, NT, ME, 2000, XP. Номер заказа 249970.

  • Монтаж в стойки. Модули могут быть установлены в стойку для большей механической устойчивости и мобильности. Для размера 4 U - номер заказа 249692. Для 7 U - номер заказа 249910.
