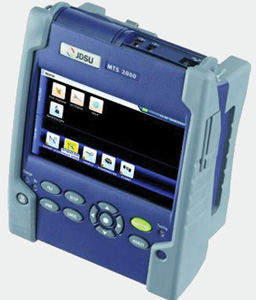

Миниатюрный оптический рефлектометр MTS-2000

MTS-4000 является модульной портативной платформой для измерений в сетях FTTx и включает в себя:

• оптический рефлектометр
• измеритель оптической мощности
• визуальный дефектоскоп

• большой выбор опций и сменных  модулей позволяет пользователю сформировать приборы под свои нужды;
• платформа MTS-4000 ориентирована на измерения в медных и волоконных сетях «последней мили», позволяет проводить всесторонние измерения  оптических и электрических параметров;
• яркий ЖК-дисплей диагональю 7 дюймов;
• проведение измерений нажатием одной кнопки;
• высокая точность измерений;
• два слота для сменных модулей позволяют одновременно проводить оптические и электрические измерения;
• 7 сменных модулей OTDR для тестирования одномодовых волокон на длинах волн 1,31/1,55/1,625/1,65 мкм с динамическим диапазоном 32/30 dB, максимальная отображаемая дистанция – 160 км;
• опции визуального детектора повреждений, источника и измерителя мощности;
• подключение внешнего видеомикроскопа с выводом изображения на ЖК-дисплей;
• эргономичный дизайн, малый вес, длительная работа от аккумуляторной батареи, широкий выбор опций значительно повышают эффективность работы;
• 4 модуля электрических измерений позволяют тестировать DSL, измерять постоянный и переменный  ток, напряжение и сопротивление. Имеются также модули TDR,  встроенный генератор сигналов и анализатор спектра до 30 МГц;
• 2 порта USB2.0 и высокоскоростной 1G сетевой порт;
• Wi-Fi и Bluetooth для передачи данных.

MTS-2000 предоставляет самый большой набор возможностей тестирования в одном портативном устройстве.

Модульная конструкция позволяет пользователям максимально эффективно использовать свои инвестиции и развиваться вместе с ростом их сети.

MTS-2000 поддерживает целый ряд важных инструментов анализа волокна, таких как осмотр соединений, источник излучения, измеритель мощности, измеритель возвратных оптических потерь ORL, оптический рефлектометр OTDR, селективный измеритель мощности для сетей PON и анализатор оптического спектра для сетей CWDM.

Модули для MTS-2000 могут быть использованы и на платформе MTS-4000, а также оба прибора совместимы.

MTS-2000 объединяет в себе различные варианты коммуникации, которые позволяют удаленно управлять прибором, передавать и загружать данные, настройки и отчеты. Прибор имеет высокоскоростной Ethernet порт, три USB порта, опциональную поддержку WiFi и Bluetooth.

• экран 5” сенсорный цветной (12,5мм);
• разрешение 800 x 480 WVGA;
• интерфейсы - два USB 2.0 порта, один mini-USB 2.0 порт, RJ-45 LAN 10/100/1000Мбит/сек, Встроенный Bluetooth (опция), Встроенный WiFi 802.11 b/g/n (опция)
• внутренняя память 1Гб (128Мб для хранения);
• аккумулятор Перезаряжаемый Lithium-Polymer, 8 часов автономной работы;
• блок питания AC/DC, вход 100-250 В, 50-60Гц; 2.5A макс, выход 12В, 25Вт;
• габариты с модулем 175x138x80мм;
• вес 0,864 кг.

• калиброванные длины волн 850/1310/1490/1550/1625/1650;
• диапазон длин волн от 800 до 1650 нм с шагом 1 нм;
• погрешность(2) ±0.2 дБ;
• диапазон измерений(3) от +5 до −50 дБм;
• максимальное разрешение 0.01 дБ/0.01нВт;
• тип разъема Universal Push Pull (UPP).

• длина волны 650 нм;
• режимы работы CW, 1Ггц;
• лазер Класс 2 в соответствии с EN60825-1 и FDA21 CFR часть 1040.10.

• динамический диапазон 32дБ (обычно);
• тип разъема SC, FC, и UPP) (три адаптера включены).

 Для расширения функциональных возможностей прибора предусмотрена установка следующих опций базового блока оптического рефлектометра:

• оптический телефон;
• измеритель уровня мощности;
• визуальный локатор повреждений;
• подключение к компьтерным сетям по каналам BlueTooth и Wi-Fi 802.11 b/g/n.

 К базовому блоку оптического рефлектометра могут подключаться следующие сменные модули и устройства:

1) модули OTDR для рефлектометрических измерений многомодовых и одномодовых волокон;

2) модули FiberCjvplete, которые позволяют помимо снятия рефлектограмм производить автоматическое двустороннее измерение вносимых потерь / возвратных оптических потерь (IL/ORL), локализовывать и измерять параметры неоднородностей оптического тракта ВОЛС;

3) цифровой микроскоп P5000i, которым может быть укомплектован MTS-2000, с ПО FiberChekPRO позволяет проверить состояние оптических портов и разъемов на наличие дефектов и загрязнений по методу “Годен /Не годен” в соответствии с стандартом МЭК 61300-3-35;

4) селективный измеритель мощности типа ORL-4057;

5) модуль CWDM-OSA, позволяющи быстро настроить и проверить качество сервисов в PON и CWDM сетях.

6) имеются дополнительные опции сменных модулей , устанавливаемые по заказу на заводе-изготовителе, в числе которых измеритель уровня мощности и источник излучения.

• E20PM - Встроенный в базовый блок измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ.

• E20BLUE - опция Bluetooth для базового блока.

• E20PMVFL - Встроенные в базовый блок визуальный детектор повреждений и измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ.

• E20TSPM - Встроенный в базовый блок измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ, и опция оптического телефона, встраиваемая в базовый блок, динамический диапазон телефона - 32 дБ, SC, FC и UPP адаптеры в комплекте, телефонная гарнитура в комплекте.

• E20VFL - Опция визуального детектора повреждений, встраиваемая в базовый блок, лазер, длина волны - 650 нм, UPP адаптер, непрерывный и мигающий режим работы.

• E4117LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1625 нм, динамический диапазон - 32 дБ.

• E4126MA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550 нм, динамический диапазон - 37/35 дБ.

• E4136MA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 37/35/35 дБ.

• E4118RMA65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 34 дБ.

• E4136LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 34/32/32 дБ.

• E4118LM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 30 дБ

• E4138LM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1650 нм, динамический диапазон - 34/32/30 дБ.

• E4126LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550 нм, динамический диапазон - 34/32 дБ.

• E4118RLM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 30 дБ.

• E4136RLM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 34/32/32 дБ.

• E4136RMA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 37/35/35 дБ.

• E4123MM - Измерительный рефлектометрический модуль, ММ, длина волны 850/1300 нм, динамический диапазон - 27/25 дБ

• E4146QUAD - Измерительный рефлектометрический модуль, ММ/ОМ, длина волны 850/1300/1310/1550 нм, динамический диапазон - 27/25/37/35 дБ

• E4126MP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550 нм, динамический диапазон - 42/40 дБ.

• E4136MP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 42/40/40 дБ.

• E4118RMP65 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1650 нм, динамический диапазон - 40 дБ.

• E4136RMP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 42/40/40 дБ.

• E4138MP49 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1490/1550 нм, динамический диапазон - 42/40/40 дБ.

• E4138RMP65 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1650 нм, динамический диапазон - 42/40/40 дБ.

2295/05 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490/1550 нм. Адаптеры РС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

• 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм, погрешность + 0,5 дБ
• 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм
• 1550 нм - Диапазон 1535-1565 нм, максимальный входной уровень +22 дБм, диапазон +26 ... -50 дБм

2295/25 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490/1550 нм. Адаптеры АРС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

• 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм
• 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм
• 1550 нм - Диапазон 1535-1565 нм, максимальный входной уровень +22 дБм, диапазон +26 ... -50 дБм

2295/26 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490 нм. Адаптеры АРС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

• · 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм
• · 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм

2295/23 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490/1550 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптер АРС . Межкалибровочный интервал - 3 года.

2295/03 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490/1550 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптеры РС (2 адаптера), типы - по выбору заказчика.

2295/24 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптер АРС.

E4126FCOMP-MA - Комбинированный рефлектометрический модуль (МА), 1310/1550 нм, 37/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4138FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1490/1550 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-MA - Комбинированный рефлектометрический модуль (МА), 1310/1550/1625 нм, 37/35/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-RMA - Комбинированный рефлектометрический модуль (МА), 1310/1550/1625 нм, 37/35/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4126FCOMP-FF - Комбинированный рефлектометрический модуль (МА), 1310/1550 нм, 37/35 нм, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4138FCOMP-FF - Комбинированный рефлектометрический модуль (МP), 1310/1490/1550 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-FF - Комбинированный рефлектометрический модуль (МP), 1310/1550/1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-RMP - Комбинированный рефлектометрический модуль (МP), 1310/1550/фильтр 1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4126FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1550 нм, 42/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1550/1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

• 2301/01 - Модуль анализатора спектра 1260 - 1625 нм, имеется слот для модулей SFP (2301/02).

• E41OTDRLS - Источник излучения, лазер, встраиваемая в модуль опция, используется оптический порт измерительного модуля

• E41OTDRPM - Измеритель мощности, встраиваемая в модуль опция, используется оптический порт измерительного модуля.

• EDFSCOPE5Kit - Комплект - USB2.0 цифровой микроскоп Р5000i - включая 7 адаптеров и мягкий кейс

• E40LIGHTER - Адаптер 12 В для прикуривателя в автомобиле

• E20PWMC - Дополнительный сетевой адаптер 220В для питания/зарядки аккумулятора

• E20LIPO -Дополнительная аккумуляторная батарея (для замены штатной батареи)
