EST-120 / EST-125 / EDT-135 Семейство цифровых анализаторов E1 и каналов передачи данных / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
EST-120 / EST-125 / EDT-135

Тип:
Семейство цифровых анализаторов E1 и каналов передачи данных

ТУ:


Краткое тех. описание:


Цена EST-120 / EST-125 / EDT-135:
Уточняйте по телефону или через обратную связь.

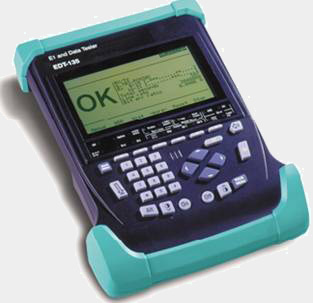

EST-120 / EST-125 / EDT-135 Семейство цифровых анализаторов E1 и каналов передачи данных

ВОЗМОЖНОСТИ:

  • При установке соединений Е1 и n х 64 кбит/с;
  • Для выявления ошибок в телекоммуникационных линиях;
  • Тестирование мультиплексоров;
  • Тестирование линий международной связи;
  • Для подтверждения эксплуатационных характеристик соединений по параметрам G.821, G.826, M.2100;
  • Отслеживание сигнализации по выделенному каналу (CAS).

При установке и проверке соединений Е1 или 64 кбит/с необходимо произвести ряд тестов битовых ошибок для сигналов с цикловой структурой и неструктурированного потока.

Для выявления причин неудовлетворительной работы линий связи необходимы тестовые приборы для измерения уровня сигнала, анализа формы импульса и тестирования джиттера.

При тестировании мультиплексоров необходимы измерения уровня/частоты сигнала в определенных временных кадрах. На линиях международной связи зачастую наблюдаются задержки прохождения сигнала. Поэтому необходимы соответствующие измерения, чтобы убедиться в допустимости этих показателей.
Тесты G.826 и М.2100 необходимо выполнять для поддержания высокого качества связи на линиях международной связи.

Прежде, чем выводить линии из процесса обслуживания, необходимо изучить данные сигнализации по индивидуальному каналу из временного кадра 16 (TS16). Это позволяет определить, когда производятся вызовы и когда в каналах присутствует трафик.

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ТЕСТЕРА:

  • Генератор сигнала с цикловой структурой 2048 кбит/с с режимом Through и вводом/выводом каналов n x 64 кбит/с;
  • Монитор цикловой структуры сигнала 2048 кбит/с;
  • Сонаправленное тестирование BER для сигналов со скоростью передачи 48 - 512 кбит/с (только для EST-125);
  • Отслеживание и генерация Sa-бита;
  • Задержка при круговом прохождении (только для EST-125);
  • Полные распечатки (в том числе автоматические);
  • 8 ячеек памяти, в каждой из которых можно сохранять результаты и гистограммы;
  • Автоматическая конфигурация для запуска тестирования нажатием одной клавиши;
  • Измерение уровня и частоты в речевых каналах;
  • Анализ результатов по G.821 с программируемыми пороговыми значениями параметров;
  • Анализ гистограмм по аварийным состояниям и ошибкам;
  • Синхронизация Гельбриха (Gelbrich);
  • Смещение тактовой частоты передачи;
  • Опции программного обеспечения (только для EST-125);
  • Измерение уровня сигнала;
  • Генерация/измерение джиттера;
  • Анализ формы импульса.

Тестеры EST-120 и EST-125 просты в использовании и применяются в процессе инсталляции и устранения неполадок линий Е1 и соединений 64 кбит/с.

Тестеры работают от батарей, имеют расширенный жидкокристаллический дисплей с подсветкой и меню с функциональными клавишами. Параметры настройки меню можно сохранять в каждую из 8-и ячеек памяти для более удобной работы. Энергонезависимая память может использоваться также для сохранения результатов за период до 60-и дней в числовом представлении и в виде гистограмм.

Тестеры можно настраивать автоматически для проведения несложных измерений, что позволяет сократить время на подготовку к тестированию и не требует углубленного изучения самих измерителей. Тестеры могут работать без замены элементов питания в течение всего рабочего дня продолжительностью до 10-и часов.
