КЕ Выключатели кнопочные / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КЕ

Тип:
Выключатели кнопочные

ТУ:


Краткое тех. описание:
Выключатели кнопочные серии КЕ предназначены для коммутации электрических цепей управления переменного тока (AC) напряжением до 660В частотой 50Гц и постоянного тока (DC) напряжением до 440В, и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

Цена КЕ:
Уточняйте по телефону или через обратную связь.

Кнопки КЕ - кнопки управления

Технические характеристики
Назначение:

Выключатели кнопочные серии КЕ предназначены для коммутации электрических цепей управления переменного тока (AC) напряжением до 660В частотой 50Гц и постоянного тока (DC) напряжением до 440В, и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

Основные технические характеристики:
  • - номинальный ток цепи управления 10А;
  • - номинальное напряжение изоляции переменного тока 660В;
  • - номинальное напряжение изоляции постоянного тока 440В;
  • - степень защиты IP40, IP54;
  • - количество контактных групп 1, 2, 3, 4;
  • - цвет красный, чёрный, зеленый, желтый;
  • - усилие управления ≤ 40 Н;
  • - механическая износостойкость 5 000 000 ВО;
  • - коммутационная износостойкость 250 000 ВО;
  • - сечение присоединяемых проводов ≤ 2,5 мм²;
  • - температура окружающей среды от минус 25 ºС до плюс 40ºС.

Пример заказа: Выключатель кнопочный КЕ-081 У2 исп.2, красный.

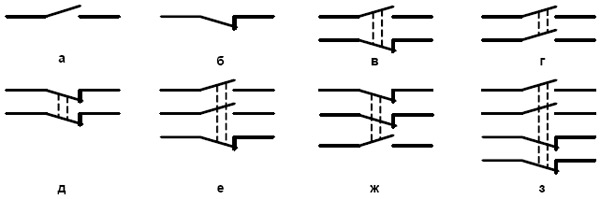

Принципиальные коммутационные схемы:

а) КЕ-011 У2 исп.4; б) КЕ-011 У2 исп.5; в) КЕ-081 У2 исп.2; г) КЕ-011 У2 исп.1;
д) КЕ-011 У2 исп.3; е) КЕ-081 У2 исп.7; ж) КЕ-082 У2 исп.8; з) КЕ-082 У2 исп.3.

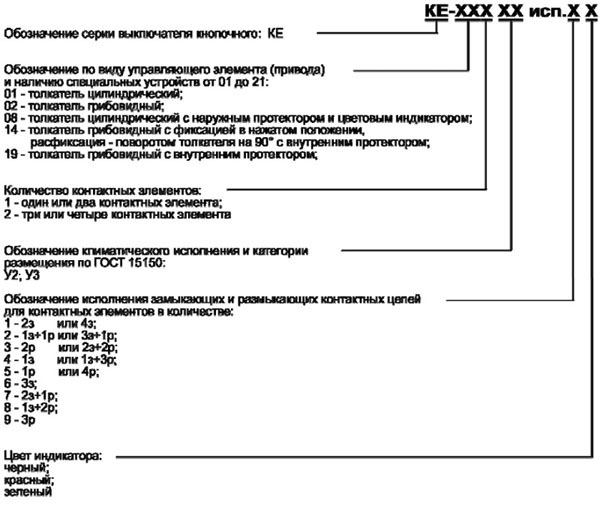

Структура условного обозначения:

Основные преимущества
  • - установочный диаметр кнопки - 30,5 мм;
  • - надёжная современная конструкция;
  • - степень защиты IP40, IP54;
  • - большой ассортимент исполнений.
Габаритные размеры

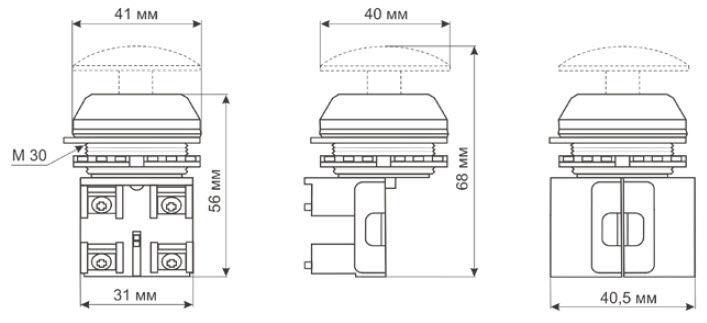

Общий вид и габаритные размеры кнопочных выключателей серии КЕ

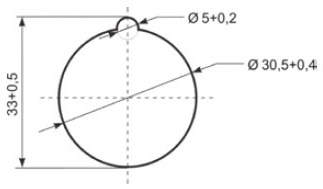

Размеры установочного отверстия в панели




Производим и поставляем Кнопки КЕ - кнопки управления
Товар сертифицирован, соответствует ГОСТ Р 50030.1-2007.
Гарантийный срок – 2 года.

Пакинг

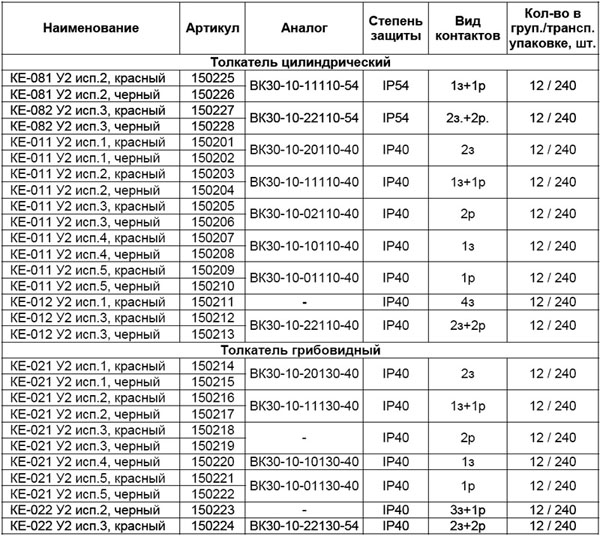

Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Кнопки КЕ - степень защиты IP54. Толкатель цилиндрический
КЕ-081 У2 исп.2, красный, 1з+1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
КЕ-081 У2 исп.2, черный, 1з+1р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
КЕ-082 У2 исп.3, красный, 2з+2р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
КЕ-082 У2 исп.3, черный, 2з+2р, цилиндр, IP54, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
Кнопки КЕ - степень защиты IP40. Толкатель цилиндрический
КЕ-011 У2 исп.1, красный, 2з, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.1, черный, 2з, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.2, красный, 1з+1р, цилиндр, IP40,10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.2, черный, 1з+1р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.3, черный, 2р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.3, красный, 2р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.4, черный, 1з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.4, красный, 1з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.5, черный, 1р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-011 У2 исп.5, красный, 1р, цилиндр, IP40, 10А ,660В, выключатель кнопочный (ЭТ)
КЕ-012 У2 исп.1, красный, 4з, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
КЕ-012 У2 исп.3, красный, 2з+2р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-012 У2 исп.3, черный, 2з+2р, цилиндр, IP40, 10А, 660В, выключатель кнопочный (ЭТ)     12 240
Кнопки КЕ - степень защиты IP40. Толкатель-гриб без фиксации
КЕ-021 У2 исп.1, черный, 2з, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.1, красный, 2з, гриб без фиксации, IP40, 10А, 660В, выкелючатель кнопочный (ЭТ)
КЕ-021 У2 исп.2, черный, 1з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.2, красный, 1з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.3, черный, 2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.3, красный, 2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.4, черный, 1з, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.5, красный, 1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-021 У2 исп.5, черный, 1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-022 У2 исп.2, черный, 3з+1р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
КЕ-022 У2 исп.3, красный, 2з+2р, гриб без фиксации, IP40, 10А, 660В, выключатель кнопочный (ЭТ)
