Наименование:
ПКУ 15-21
Тип:
Посты кнопочные управления
ТУ:
–
Краткое тех. описание:
Посты управления кнопочные ПКУ 15-21 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50 и 60 Гц и постоянного тока до 440В.
Цена ПКУ 15-21:
Уточняйте по телефону или через обратную связь.

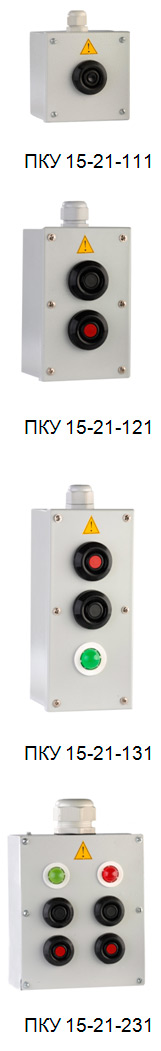

Посты кнопочные управления ПКУ 15-21
| Технические
характеристики |
| Назначение: Посты управления кнопочные ПКУ 15-21
предназначены для коммутации электрических
цепей управления переменного тока
напряжением до 660В частотой 50 и 60 Гц и
постоянного тока до 440В. |
|
|

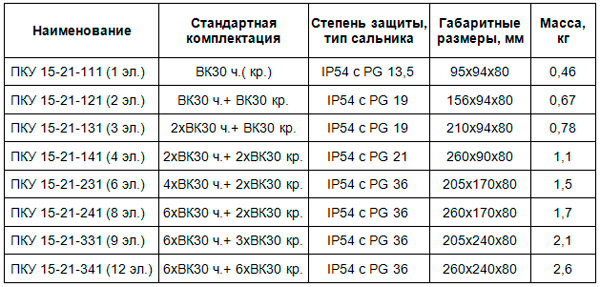

Основные технические характеристики:
- - номинальное напряжение
изоляции (при переменном токе
частоты 50,60 Гц) 660В;
- - номинальный тепловой ток
10А;
- - количество элементов
управления – до 12;
- - коммутационная
износостойкость 1 000 000 циклов
ВО;
- - степень защиты IP40, IP54;
- - климатическое исполнение
У2, У3;
- - температура окружающей
среды от –40оС до +40оС,
относительная влажность воздуха
98%, высота над уровнем моря не
более 4300м.

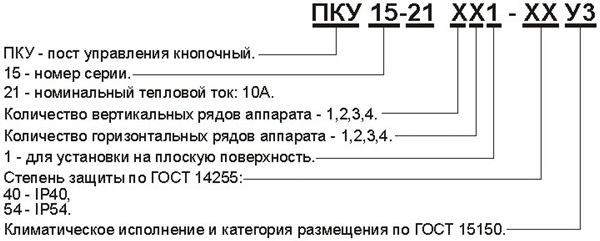

Структура условного обозначения
Пример заказа: Пост управления
кнопочный ПКУ 15-21-131 У3 (2хВК30
ч.+ ВК30 кр). |
|
|
|
|
Основные
преимущества
- - Комплектация стандартная и по
индивидуальным схемам заказчика
- - Степень защиты IP54, герметичный
сальник.
- - Между крышкой и корпусом находится
дополнительная резиновая прокладка
обеспечивающая дополнительную
герметичность.
- - Индивидуальная картонная упаковка
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
Посты ПКУ 15-21 |
|
ПКУ15-21.111-54 У2, 10А, 1 элемент, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.121-54 У2, 10А, 2 элемента, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.131-54 У2, 10А, 3 элемента, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.141-54 У2, 10А, 4 элемента, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.231-54 У2, 10А, 6 элементов, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.241-54 У2, 10А, 8 элементов, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.331-54 У2, 10А, 9 элементов, IP54, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.341-54 У2, 10А, 12 элементов, IP54,
пост управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.441-54 У2, 10А, 16 элементов, IP54,
пост управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.111-40 У2, 10А, 1 элемент, IP40, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.121-40 У2, 10А, 2 элемента, IP40, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
ПКУ15-21.131-40 У2, 10А, 3 элемента, IP40, пост
управления (ЭТ) |
|
|
1 |
1 |
|
|
|
Корпуса для постов ПКУ 15-21 |
|
Корпус ПКУ15-21-111-54 с сальником (ЭТ) |
0.372 |
0.41 |
1 |
80 |
0.087 |
33.5 |
|
Корпус ПКУ15-21-121-54 с сальником (ЭТ) |
0.52 |
0.6 |
1 |
50 |
0.082 |
30.38 |
|
Корпус ПКУ15-21-131-54 с сальником (ЭТ) |
0.667 |
0.74 |
1 |
40 |
0.096 |
30.8 |
|
Корпус ПКУ15-21-141-54 с сальником (ЭТ) |
0.82 |
0.88 |
1 |
40 |
0.131 |
36.38 |
|
Корпус ПКУ15-21-231-54 с сальником (ЭТ) |
1.28 |
|
1 |
30 |
0.112 |
42.6 |
|
Корпус ПКУ15-21-241-54 с сальником (ЭТ) |
|
|
|
|
|
|
|
Корпус ПКУ15-21-331-54 с сальником (ЭТ) |
|
|
|
|
|
|
|
Корпус ПКУ15-21-441-54 без сальника |
|
|
|
|
|
|
|
|
|
|
