ПМЛ 1100, 2100, 3100... Пускатели электромагнитные малогабаритные / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПМЛ 1100, 2100, 3100, 4100

Тип:
Пускатели электромагнитные малогабаритные

ТУ:


Краткое тех. описание:
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.

Цена ПМЛ 1100, 2100, 3100...:
Уточняйте по телефону или через обратную связь.

Пускатели ПМЛ 1100, 2100, 3100, 4100

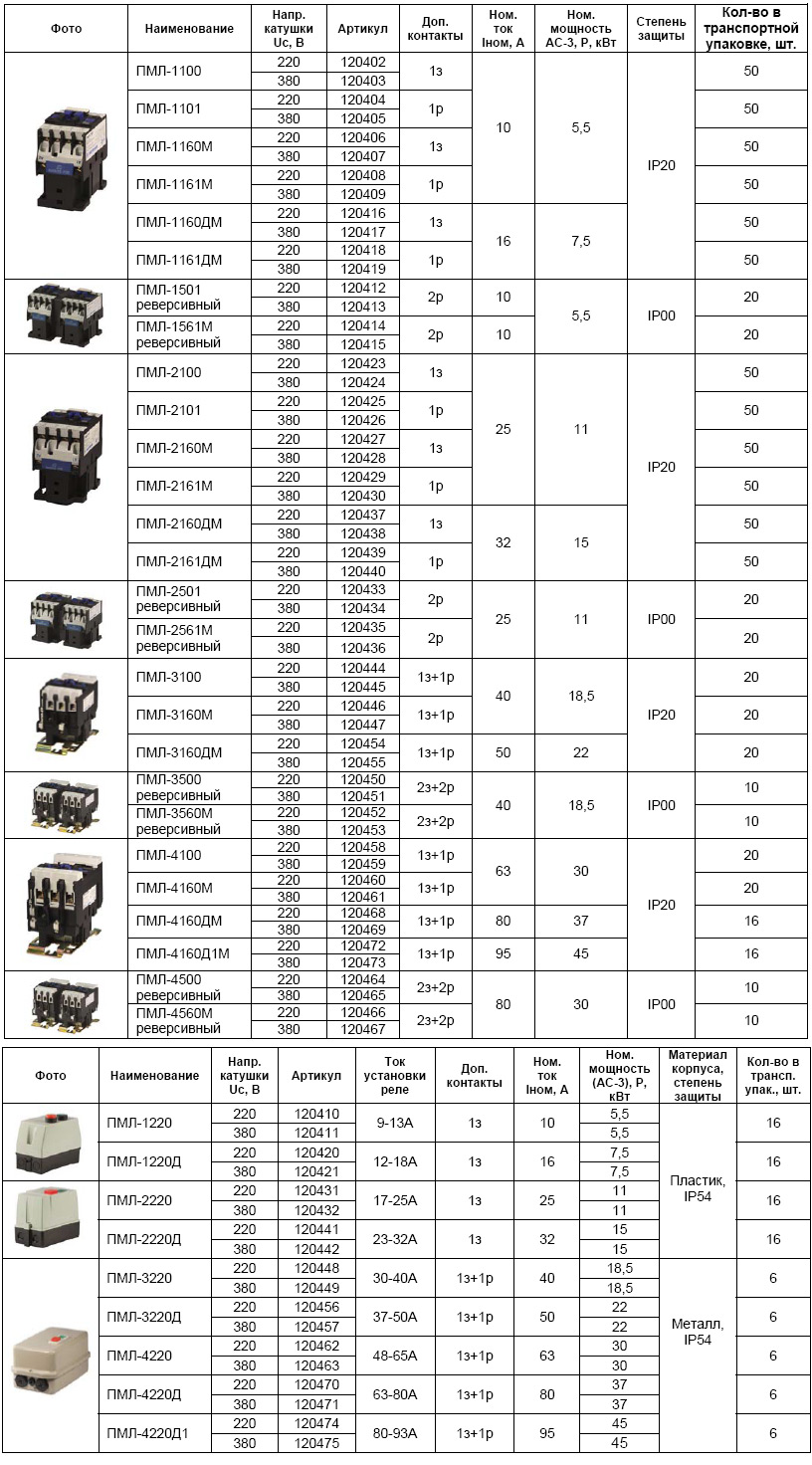

Технические характеристики
Назначение:

Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.

При наличии тепловых реле пускатели осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз. Защитный корпус на номинальные токи от 10 до 32 А – пластиковый, на номинальные токи от 40 до 95 А – металлический.

Технические характеристики пускателей ПМЛ

Номинальное напряжение 380 В.
Номинальное напряжение изоляции 660 В.
Эксплуатационная частота включений до 600 в час.
Температура окружающей среды от - 25ºС до + 55ºС.
Вид климатического исполнения УХЛ4.
Класс износостойкости: Б (для пускателей: на 10А - 1,5; на 16, 25, 32, 40, 50, 63А – 1,0; на 80, 90А -0,75 млн.циклов).

Пример заказа: Пускатель электромагнитный ПМЛ-2220 УХЛ4, 220В/50Гц, 12-18А

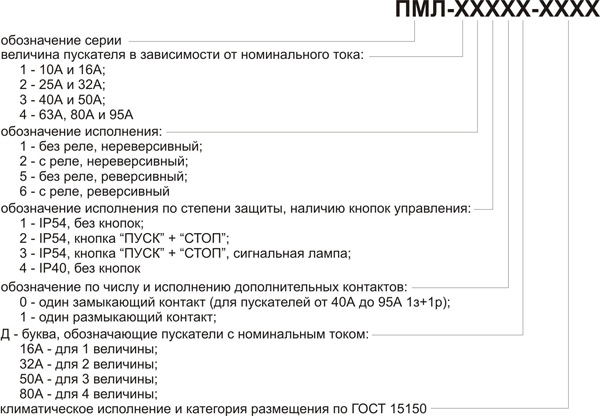

Структура ПМЛ в корпусе:

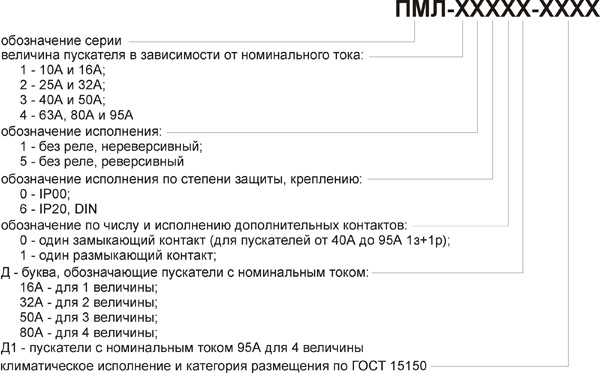

Структура ПМЛ - открытое исполнение:

Основные преимущества
  • - крепление универсальное как на DIN-рейку, так и на винт (для пускателей со степенью защиты IP20);
  • - широкая номенклатура катушек управления на разные напряжения;
  • - степень защиты IP20;
  • - поставка в индивидуальной и групповой упаковке;
Габаритные размеры

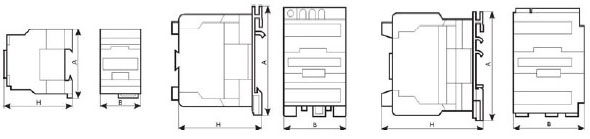

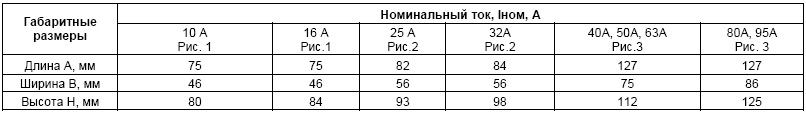

Габаритные размеры нереверсивных пускателей IP20

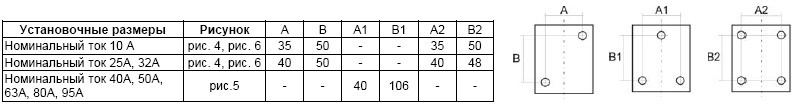

Установочные размеры нереверсивных пускателей IP20

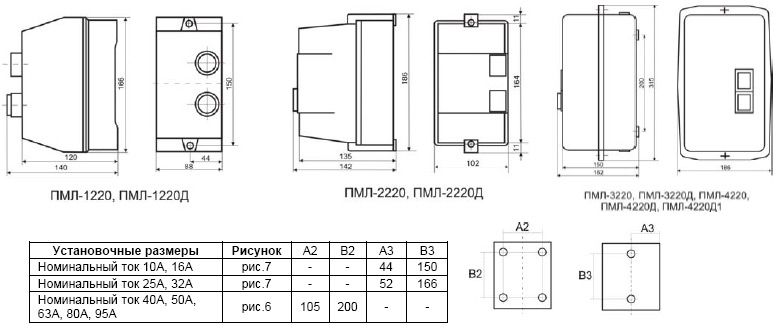

Габаритные и установочные размеры пускателей в оболочке IP54

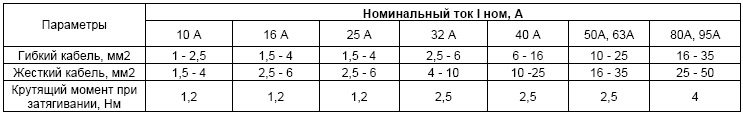

Сечение проводников и характеристики монтажа

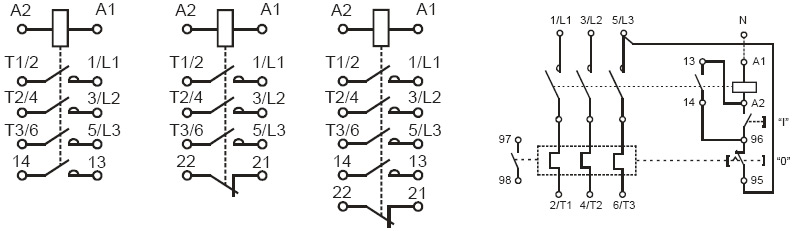

Принципиальные электрические схемы пускателей серии ПМЛ




Гарантийный срок – 3 года.

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Пускатели ПМЛ на 10А
ПМЛ-1100 УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.28
ПМЛ-1100 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.28
ПМЛ-1101 УХЛ4 Б, 220В/50Гц, 1р, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.332 0.356 1 50 0.023 18.32
ПМЛ-1101 УХЛ4 Б, 380В/50Гц, 1р, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.332 0.356 1 50 0.019 18.32
ПМЛ-1160М УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.28
ПМЛ-1160М УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.28
ПМЛ-1161М УХЛ4 Б, 220В/50Гц, 1р, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.3
ПМЛ-1161М УХЛ4 Б, 380В/50Гц, 1р, 10А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.3
ПМЛ-1220 УХЛ4 Б, 220В/50Гц, 1з, 10А, нереверсивный, с реле РТ1-25 7-10А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 0.79 0.87 1 16 0.046 14.62
ПМЛ-1220 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, с реле РТ1-25 7-10А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 0.79 0.87 1 16 0.046 14.62
ПМЛ-1501 УХЛ4 Б, 220В/50Гц, 2р, 10А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.332 0.356 1 50 0.023 18.32
ПМЛ-1501 УХЛ4 Б, 380В/50Гц, 2р, 10А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.332 0.356 1 50 0.023 18.32
ПМЛ-1561М УХЛ4 Б, 220В/50Гц, 2р, 10А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.3
ПМЛ-1561М УХЛ4 Б, 380В/50Гц, 2р, 10А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.334 0.358 1 50 0.023 18.3
Пускатели ПМЛ на 16А
ПМЛ-1160ДМ УХЛ4 Б, 220В/50Гц, 1з, 16А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.35 0.372 1 50 0.024 19.1
ПМЛ-1160ДМ УХЛ4 Б, 380В/50Гц, 1з, 16А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.35 0.372 1 50 0.024 19.1
ПМЛ-1161ДМ УХЛ4 Б, 220В/50Гц, 1р, 16А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.35 0.372 1 50 0.024 19.08
ПМЛ-1161ДМ УХЛ4 Б, 380В/50Гц, 1р, 16А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.35 0.372 1 50 0.024 19.08
ПМЛ-1220Д УХЛ4 Б, 220В/50Гц, 1з, 16А, нереверсивный, с реле РТ1-25 12-18А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 0.844 0.918 1 16 0.047 15.34
ПМЛ-1220Д УХЛ4 Б, 380В/50Гц, 1з, 16А, нереверсивный, с реле РТ1-25 12-18А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 0.844 0.918 1 16 0.047 15.34
Пускатели ПМЛ на 25А
ПМЛ-2100 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.526 0.556 1 50 0.035 28.32
ПМЛ-2100 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.526 0.556 1 50 0.035 28.32
ПМЛ-2101 УХЛ4 Б, 220В/50Гц, 1р, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.524 0.554 1 50 0.035 28.34
ПМЛ-2101 УХЛ4 Б, 380В/50Гц, 1р, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.524 0.554 1 50 0.035 28.34
ПМЛ-2160М УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.526 0.556 1 50 0.035 28.34
ПМЛ-2160М УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.256 0.556 1 50 0.035 28.34
ПМЛ-2161М УХЛ4 Б, 220В/50Гц, 1р, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.522 0.552 1 50 0.044 28.32
ПМЛ-2161М УХЛ4 Б, 380В/50Гц, 1р, 25А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.522 0.552 1 50 0.044 28.32
ПМЛ-2220 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, с реле РТ1-25 17-25А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       16 0.056 21.04
ПМЛ-2220 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, с реле РТ1-25 17-25А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       16 0.056 21.04
ПМЛ-2501 УХЛ4 Б, 220В/50Гц, 2р, 25А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.524 0.554 1 50 0.035 28.34
ПМЛ-2501 УХЛ4 Б, 380В/50Гц, 2р, 25А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.524 0.554 1 50 0.035 28.34
ПМЛ-2561М УХЛ4 Б, 220В/50Гц, 2р, 25А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.522 0.552 1 50 0.044 28.32
ПМЛ-2561М УХЛ4 Б, 380В/50Гц, 2р, 25А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 0.522 0.552 1 50 0.044 28.32
Пускатели ПМЛ на 32А
ПМЛ-2160ДМ УХЛ4 Б, 220В/50Гц, 1з, 32А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       50 0.035 28.34
ПМЛ-2160ДМ УХЛ4 Б, 380В/50Гц, 1з, 32А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       50 0.035 28.34
ПМЛ-2161ДМ УХЛ4 Б, 220В/50Гц, 1р, 32А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       50 0.044 28.32
ПМЛ-2161ДМ УХЛ4 Б, 380В/50Гц, 1р, 32А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       50 0.044 28.32
ПМЛ-2220Д УХЛ4 Б, 220В/50Гц, 1з, 32А, нереверсивный, с реле РТ1-25 23-32А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 1.246 1.344 1 16 0.056 21.04
ПМЛ-2220Д УХЛ4 Б, 380В/50Гц, 1з, 32А, нереверсивный, с реле РТ1-25 23-32А, в корпусе из пластика IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 1.246 1.344 1 16 0.056 21.04
Пускатели ПМЛ на 40А
ПМЛ-3100 УХЛ4 Б, 220В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.5
ПМЛ-3100 УХЛ4 Б, 380В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.5
ПМЛ-3160М УХЛ4 Б, 220В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.252 1 20 0.03 25.64
ПМЛ-3160М УХЛ4 Б, 380В/50Гц, 1р+1з, 40А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.252 1 20 0.03 25.64
ПМЛ-3220 УХЛ4 Б, 220В/50Гц, 1р+1з, 40А, нереверсивный, с реле РТ1-93 30-40А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.526 3.738 1 6 0.077 23.38
ПМЛ-3220 УХЛ4 Б, 380В/50Гц, 1р+1з, 40А, нереверсивный, с реле РТ1-93 30-40А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.526 3.738 1 6 0.077 23.38
ПМЛ-3500 УХЛ4 Б, 220В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.5
ПМЛ-3500 УХЛ4 Б, 380В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.5
ПМЛ-3560М УХЛ4 Б, 220В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.252 1 20 0.03 25.64
ПМЛ-3560М УХЛ4 Б, 380В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.252 1 20 0.03 25.64
Пускатели ПМЛ на 50А
ПМЛ-3160ДМ УХЛ4 Б, 220В/50Гц, 1р+1з, 50А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       20 0.03 25.64
ПМЛ-3160ДМ УХЛ4 Б, 380В/50Гц, 1р+1з, 50А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       20 0.03 25.64
ПМЛ-3220Д УХЛ4 Б, 220В/50Гц, 1р+1з, 50А, нереверсивный, с реле РТ1-93 37-50А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       6 0.077 23.38
ПМЛ-3220Д УХЛ4 Б, 380В/50Гц, 1р+1з, 50А, нереверсивный, с реле РТ1-93 37-50А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       6 0.077 23.38
Пускатели ПМЛ на 63А
ПМЛ-4100 УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.204 1.252 1 20 0.031 25.62
ПМЛ-4100 УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.204 1.252 1 20 0.031 25.62
ПМЛ-4160М УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.64
ПМЛ-4160М УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.64
ПМЛ-4220 УХЛ4 Б, 220В/50Гц, 1р+1з, 63А, нереверсивный, с реле РТ1-93 48-65А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.556 3.768 1 6 0.077 23.54
ПМЛ-4220 УХЛ4 Б, 380В/50Гц, 1р+1з, 63А, нереверсивный, с реле РТ1-93 48-65А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.556 3.768 1 6 0.077 23.54
ПМЛ-4500 УХЛ4 Б, 220В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.204 1.252 1 20 0.031 25.62
ПМЛ-4500 УХЛ4 Б, 380В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.204 1.252 1 20 0.031 25.62
ПМЛ-4560М УХЛ4 Б, 220В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.64
ПМЛ-4560М УХЛ4 Б, 380В/50Гц, 2р+2з, 63А, реверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.202 1.25 1 20 0.031 25.64
Пускатели ПМЛ на 80А
ПМЛ-4160ДМ УХЛ4 Б, 220В/50Гц, 1р+1з, 80А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       20 0.031 25.64
ПМЛ-4160ДМ УХЛ4 Б, 380В/50Гц, 1р+1з, 80А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ)       20 0.031 25.64
ПМЛ-4220Д УХЛ4 Б, 220В/50Гц, 1р+1з, 80А, нереверсивный, с реле РТ1-93 63-80А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       6 0.077 23.54
ПМЛ-4220Д УХЛ4 Б, 380В/50Гц, 1р+1з, 80А, нереверсивный, с реле РТ1-93 63-80А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ)       6 0.077 23.54
Пускатели ПМЛ на 95А
ПМЛ-4160Д1М УХЛ4 В, 220В/50Гц, 1р+1з, 95А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.402 1.456 1 20 0.031 25.64
ПМЛ-4160Д1М УХЛ4 В, 380В/50Гц, 1р+1з, 95А, нереверсивный, без реле, IP20, пускатель электромагнитный (ЭТ) 1.392 1.444 1 20 0.031 25.64
ПМЛ-4220Д1 УХЛ4 В, 220В/50Гц, 1р+1з, 95А, нереверсивный, с реле РТ1-93 80-93А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.758 3.968 1 6 0.077 23.54
ПМЛ-4220Д1 УХЛ4 В, 380В/50Гц, 1р+1з, 95А, нереверсивный, с реле РТ1-93 80-93А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.72 3.93 1 6 0.077 23.54
Катушки к пускателям ПМЛ
Катушка управления к ПМЛ-16/10, 24/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 24/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 24/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 36/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 36/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 36/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 42/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 42/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 42/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 110/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 110/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 110/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 127/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 127/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 127/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 220/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 220/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 220/50Гц (ЭТ)
Катушка управления к ПМЛ-16/10, 380/50Гц (ЭТ)
Катушка управления к ПМЛ-32/25, 380/50Гц (ЭТ)
Катушка управления к ПМЛ-95/80/63/50/40, 380/50Гц (ЭТ)
Приставки ПКЛ, ПВЛ
ПКЛ-02М О4 Б, 0з+2р, 16А, IP20, приставка контактная (ЭТ)
ПКЛ-04М О4 Б, 0з+4р, 16А, IP20, приставка контактная (ЭТ)
ПКЛ-20М О4 Б, 2з+0р, 16А, IP20, приставка контактная (ЭТ)
ПКЛ-22М О4 Б, 2з+2р, 16А, IP20, приставка контактная (ЭТ)
ПКЛ-31М О4 Б, 3з+1р, 16А, IP20, приставка контактная (ЭТ)
ПКЛ-40М О4 Б, 4з+0р, 16А, IP20, приставка контактная (ЭТ)
